实验台精密测量仪器支撑架的高精度要求领域的应用

大型高精度线切割电火花加工（EDM）技术在实验室精密测量仪器支撑架。出突现表面方求需工制造领域具有不可替代的优势，尤其在满足微米级精度、复杂几何形状和特殊材料加工需求方面表现突出。以下是其具体应用和技术要点分析：

一、核心应用场景

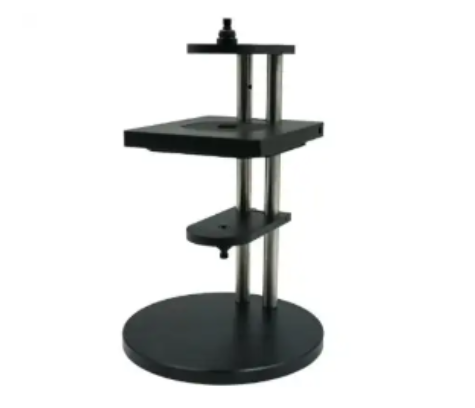

1. 高稳定性支撑架加工

用于原子力显微镜（AFM）、激光干涉仪等精密仪器的支撑结构，要求变形量小于1μm/m。

线切割可加工殷钢（Invar）、钛合金等低热膨胀系数材料，确保温度波动下的尺寸稳定性。

2. 微细结构成型

加工带微孔（φ0.05-0.5mm）、异形槽的定位夹具，如用于光学透镜调整的多自由度调节架。

通过0.02mm钼丝实现R0.01mm的尖角加工，满足复杂轮廓要求。

3.硬脆材料加工

氧化铝陶瓷、碳化钨等硬度＞60HRC的材料，传统机械加工易崩边，线切割可保持边缘完整性。

二、关键技术指标

| 参数 | 实验室级要求 | 实现手段 |

|---------------------|-------------------|-----------------------------------|

| 尺寸精度 | ±1μm/100mm | 闭环光栅尺反馈+环境温控±0.5℃ |

| 表面粗糙度 | Ra≤0.4μm | 多刀切割（粗切+精修）+去离子水冲洗|

| 直线度/平面度 | ≤2μm/100mm | 大理石基座+恒张力丝控制 |

| 最小特征尺寸 | 20μm | 0.02mm超细电极丝+纳米级脉冲电源 |

三、典型工艺方案

1. 预处理阶段

材料退火消除内应力（如300℃真空退火2小时）

使用三坐标测量机（CMM）标定毛坯基准面

2. 加工过程控制

采用"先穿孔后轮廓"的工艺，避免起割点变形

能量控制：精加工时脉冲宽度≤100ns，电流＜2A

走丝速度8-12m/s，保持张力20N±0.5N

3. 后处理

超声清洗（40kHz,15分钟）去除微观毛刺

激光测微仪进行全尺寸闭环检测

四、行业对比优势

相较于激光加工：热影响区更小（＜5μm vs 激光的20-50μm）

相较于磨削：可加工内直角结构（磨削存在砂轮半径限制）

成本效益：复杂件加工效率比传统工艺高3-5倍

五、前沿发展方向

1.复合加工技术

结合电解加工（ECM）进一步提升表面质量

开发五轴联动线切割，实现螺旋支撑结构一次成型

2. 智能补偿系统

基于机器学习的变形预测补偿（如LSTM神经网络模型）

实时阻抗监测自动调节放电间隙

3.新材料适配

针对碳纤维增强复合材料开发专用脉冲波形

氮化硅陶瓷的微裂纹控制技术

六、实施建议

1. 优先选择具备RTCP（旋转工具中心点补偿）功能的高端机型

2. 建立加工数据库，记录不同材料-参数组合的变形规律

3. 每8小时用标准试件（如VDI3400样板）进行设备状态验证
