滑雪板固定装置的复杂形状切割领域的应用

400线切割金属线切割机床（如智凯中走丝）在体育器材制造领域，尤其是滑雪板固定装置的复杂形状切割中，具有显著的技术优势和应用价值。以下是具：析分体体分析：

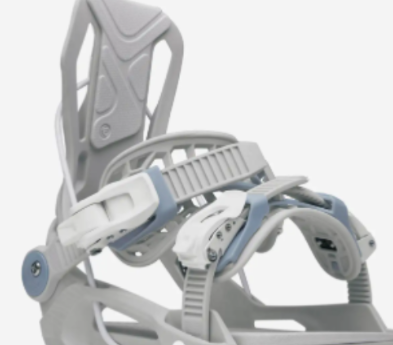

1. 滑雪板固定装置的特点与切割需求

材料特性：固定装置通常采用高强度铝合金、钛合金或不锈钢，要求切割时避免热影响区导致材料性能下降。

结构复杂性：包含多孔位、曲面轮廓、薄壁结构（如3-5mm）及高精度配合面（公差±0.02mm）。

工艺要求：需无毛刺、无变形切割，表面粗糙度需控制（Ra≤1.6μm），以降低后续抛光成本。

2. 400线切割机床的核心优势

（1）高精度复杂轮廓切割

技术参数：重复定位精度≤±0.003mm，可加工≤±0.003mm精度的异形孔（如D形孔、星形槽），适配固定装置的螺丝孔、滑轨槽等。

案例：某品牌滑雪板固定器的镂空减重结构，通过智凯中走丝的多次切割工艺（修刀3-4次），实现Ra1.2μm的表面光洁度。

（2）自适应材料处理

导电材料全覆盖：可切割HRC60以上的淬火钢（如固定器弹簧片），且通过智能参数库自动调节脉宽（2-100μs）、电流（5-15A），避免铝合金切割时的电解腐蚀。

（3）效率与成本平衡

中走丝特性：对比快走丝，效率提升30%（如切割15mm厚铝合金速度达60mm²/min）；对比慢走丝，耗材成本降低50%（电极丝Φ0.18mm黄铜丝可重复使用）。

批量生产方案：采用多工件叠加切割（如5层2mm板材同步加工），单件工时缩短至快走丝的1/3。

3. 典型加工流程（以铝合金固定器为例）

1.CAD/CAM准备

导入3D模型（如STEP文件），生成带补偿的切割路径（补偿量0.09-0.12mm）。

2.机床设置

选择Φ0.2mm镀锌丝，工作液为5%乳化液，设置首刀切割条件：脉宽20μs，间隔10μs。

3.多工序切割

粗切（3000Hz，8A）→精修1（5000Hz，4A）→精修2（8000Hz，2A），总耗时45分钟（工件厚度12mm）。

4.后处理

超声波清洗去除氧化层，无需二次抛光直接阳极氧化。

4. 行业应用数据对比

| 指标 | 快走丝 | 400中走丝 | 慢走丝 |

|---------------|-------------|-------------|-------------|

| 精度（mm） | ±0.05 | ±0.01 | ±0.005 |

| 表面Ra（μm） | 2.5 | 1.2 | 0.8 |

| 铝合金切割成本（元/件） | 15 | 22 | 50 |

注：数据基于年产10万套固定器的企业调研

5. 客户价值体现

设计自由度：支持0.5mm小半径内角切割，实现轻量化拓扑优化结构。

交期保障：比外发慢走丝加工缩短周期
