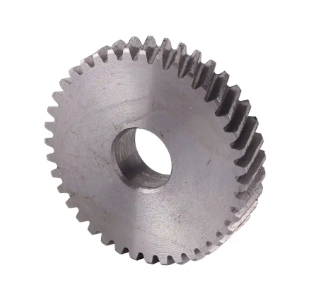

电钻外壳内的精密齿轮的精细加工领域的应用

超大型63，势优著显有具中工型机床线切割在电动工具（如电钻外壳内的精密齿轮）的精细加工中具有显著优势，其应用主要体现在以下几个方面：

1. 高精度加工能力

微米级精度：63型机床通常具备≤±0.003mm的加工精度，适合齿轮的渐开线齿形、齿距等高要求部位，确保传动平稳性和低噪音。

复杂齿形处理：通过数控系统精准控制钼丝路径，可加工直齿、斜齿、异形齿等复杂轮廓，满足电动工具对齿轮的特殊设计需求（如减重、强化局部强度）。

2. 大尺寸与厚工件适应性

超大工件兼容性：63型机床工作台行程大（通常可达800mm×1000mm以上），可加工电钻外壳内的大型齿轮或齿轮组，避免多次装夹导致的累积误差。

厚材料切割：齿轮材料多为合金钢或粉末冶金（厚度可达300mm以上），中走丝的多次切割技术能有效减少锥度，保证齿面垂直度和表面质量。

3. 表面质量控制

多次切割工艺：通过粗、半精、精修多道切割，将表面粗糙度控制在Ra≤0.7-1.4μm，减少齿轮啮合摩擦，延长电动工具寿命。

无毛刺加工：线切割的放电加工特性可避免机械应力，齿轮边缘无毛刺，减少后续抛光工序。　

4. 材料利用率与成本优化

高效套料：针对齿轮的圆形结构，可优化钼丝走丝路径，嵌套加工多个齿轮，节省高成本材料（如渗碳钢）。

硬质材料直接加工：齿轮淬火后（HRC≥50）仍可直接切割，避免热处理变形导致的二次加工问题。

5. 自动化与智能化应用

CAD/CAM集成：通过3D建模导入齿轮参数，自动生成切割程序，适应小批量多品种生产（如不同规格电钻齿轮）。

在线检测补偿：配备探针或光学测量，实时修正齿轮公差，确保批次一致性。

典型加工案例流程

1.材料准备：选用20CrMnTi等齿轮钢，预加工坯料。

2.编程设定：输入齿轮模数、压力角等参数，生成切割路径。

3.粗加工：采用大电流快速切割，预留0.1mm余量。

4.精修：降低放电能量，分2-3次修整齿面至Ra≤0.7-1.4μm。

5. 后处理：清洗去渣，必要时进行渗氮或涂层强化。

行业挑战与解决方案

挑战：齿轮内孔与齿形的同轴度要求（≤0.02mm）。

对策：采用基准孔定位工艺，一次装夹完成内孔和齿形加工。

总结

63型中走丝线切割凭借其精度、效率和适应性，成为电动工具精密齿轮加工的关键设备，尤其适合高硬度、复杂齿形及大批量生产场景，显著提升电钻等产品的可靠性和性能。
