从原理到加工：试验机印刷机墨盒精密模具加工的完整方案
随着印刷行业的快速发展，墨盒（见图1）精密零部件已从简单的油墨储存功能演变为集精准供墨、压力调节和打印质量控制于一体的核心组件。智凯数控技术团队指出，在高精度印刷设备制造领域，墨盒零部件的加工精度直接决定了印刷品的清晰度和色彩还原度。行业数据显示，近12%的印刷质量缺陷问题可追溯至墨盒部件的加工误差。因此，采用智凯中走丝机床对这些关键部件进行微米级加工，对提升印刷设备整体性能具有显著的技术价值。
图1 墨盒
智凯数控小编将针对ZKA500中走丝线切割机床在墨盒精密零件加工中的关键技术环节进行详细解读，为印刷设备制造商及检测机构提供专业参考：电加工原理、行业标准、设备选型、工艺优化、加工流程、参数设置等核心内容。助力企业提升精度与效率。如需获取《印刷机墨盒精密零件线切割技术白皮书》或设备演示，欢迎联系我们的技术团队！
一、电加工原理
中走丝机床加工墨盒精密零部件时，利用钼丝作为电极，通过脉冲电源在钼丝和工件间产生高频放电，瞬间高温蚀除金属。钼丝连续移动，像“线锯”一样切割工件，同时冷却液冲走碎屑并降温。控制系统精准调节路径和放电参数，实现高精度、复杂形状的加工，适合硬质材料或细微结构。
二、行业标准
国际标准
1. ISO 9001（质量管理体系）——确保制造过程符合国际质量要求。
2. ISO 14001（环境管理体系）——规范环保生产流程。
3. ISO 12647（印刷技术标准）——涉及墨盒与印刷系统的匹配性。
4. RoHS & REACH（欧盟环保法规）——限制有害物质（如铅、镉）的使用。
国家标准（中国）
1. GB/T 19001（等效ISO 9001）——质量管理体系。
2. GB/T 24001（等效ISO 14001）——环境管理体系。
3. GB/T 191（包装储运图示标志）——涉及墨盒包装和运输规范。
4. GB/T 2828（抽样检验标准）——用于零部件质量抽检。
三、加工设备

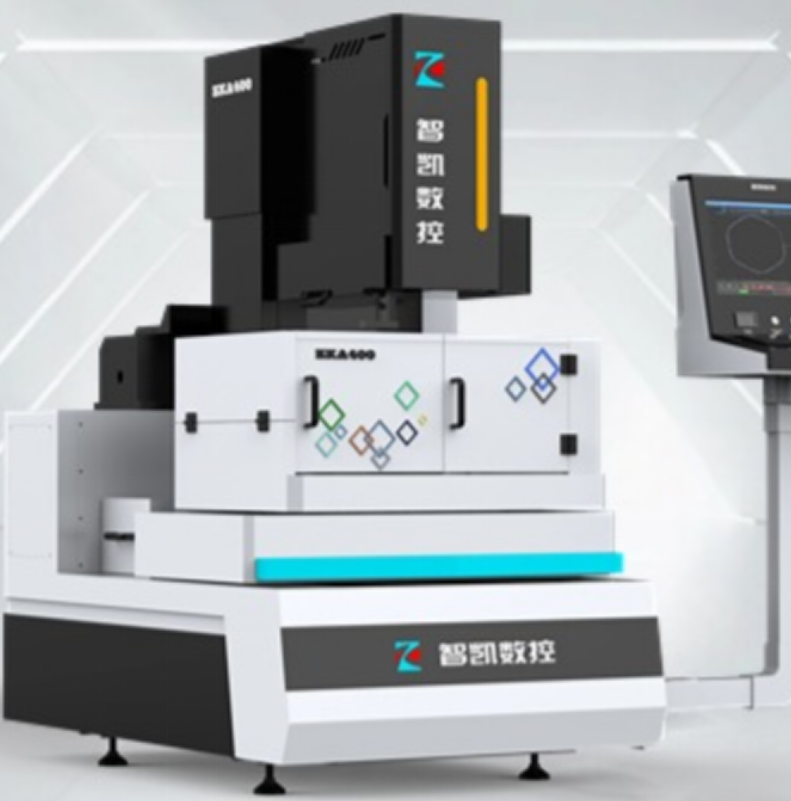

1.设备选择（见图2）
智凯ZKA500高精度线切割中走丝
图2 智凯ZKA500
2.设备参数
行程：有效加工行程400*500
锥度：±6°/±15°
最大加工效率：≥300mm²/H
表面光洁度：Ra0.8μm（多次切割）
精度：±0.003mm
系统：系统支持Windows10及以上操作系统
画图：支持多种画图文件导入
精度高：四轴螺距补偿，六轴数控
3.功能介绍
X、Y轴配置进口品牌的直线导轨和滚珠丝杠结合松下及以上品牌交流伺服电机系统
采用丝杠与电机直连方式完全消除连接间隙
U、V轴采用桁架式慢走丝结构和交流伺服电机系统结合
保证了极高的机械精度
加工信息跟踪记录，加工监控。确保无人加工时的安全运行；
图形坐标交换、缩放、旋转
加工模拟、图形跟踪显示功能
短路、断丝报警处理功能
四、加工流程
印刷机墨盒精密零件模具用于试加工
1. 用于加工将毛料擦拭干净
2. 专用夹具固定股基本

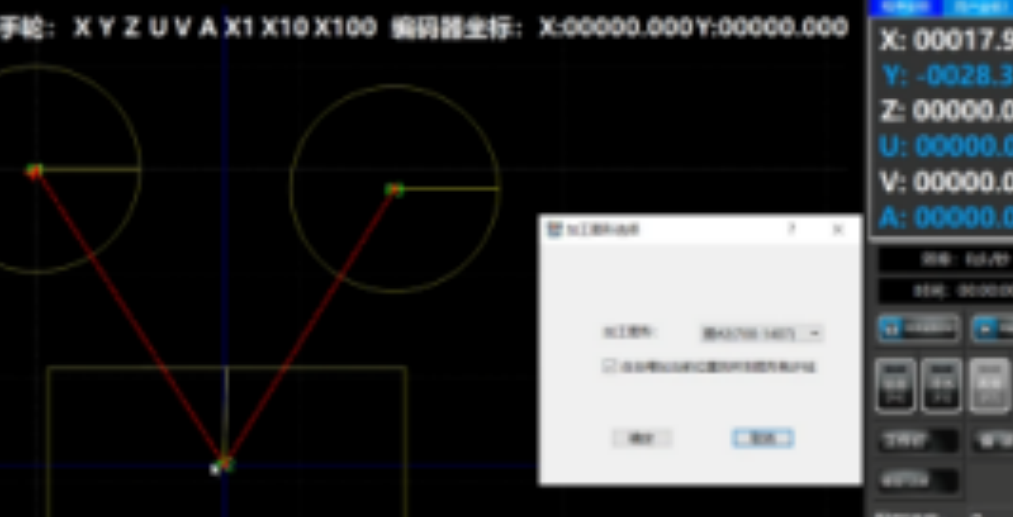

3. 图形导入（见图3）
图3 图形
4. 软件点“开水”检查是否正常
5. 点“加工”一键开始运丝、高频、冲水

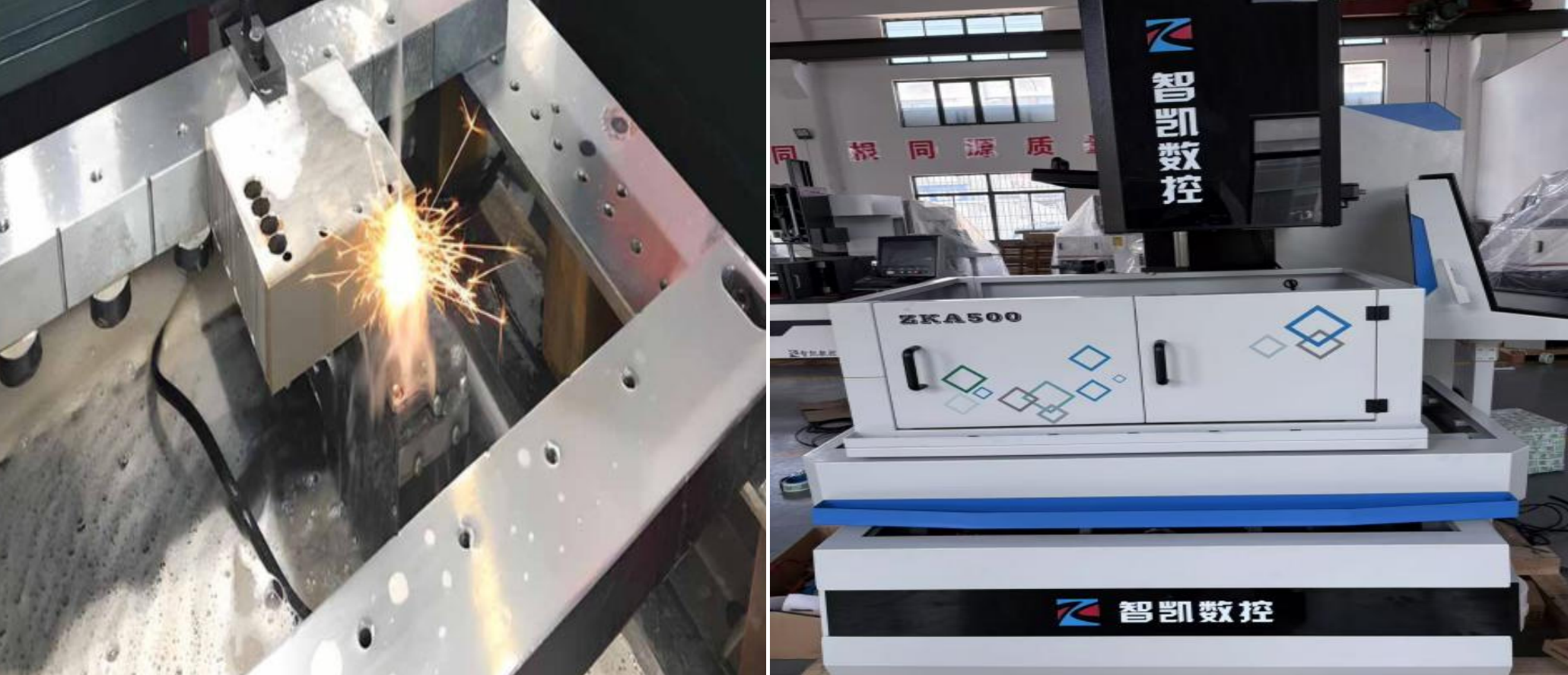

6. 开始加工中（见图4）
图4加工
五、参数设置
试加工，
1. 调整高频电源程序
2. 调整加工参数（见图5）
图5 参数图
3. 继续加工
4. 成品OK，无灼烧、发黑变色等问题

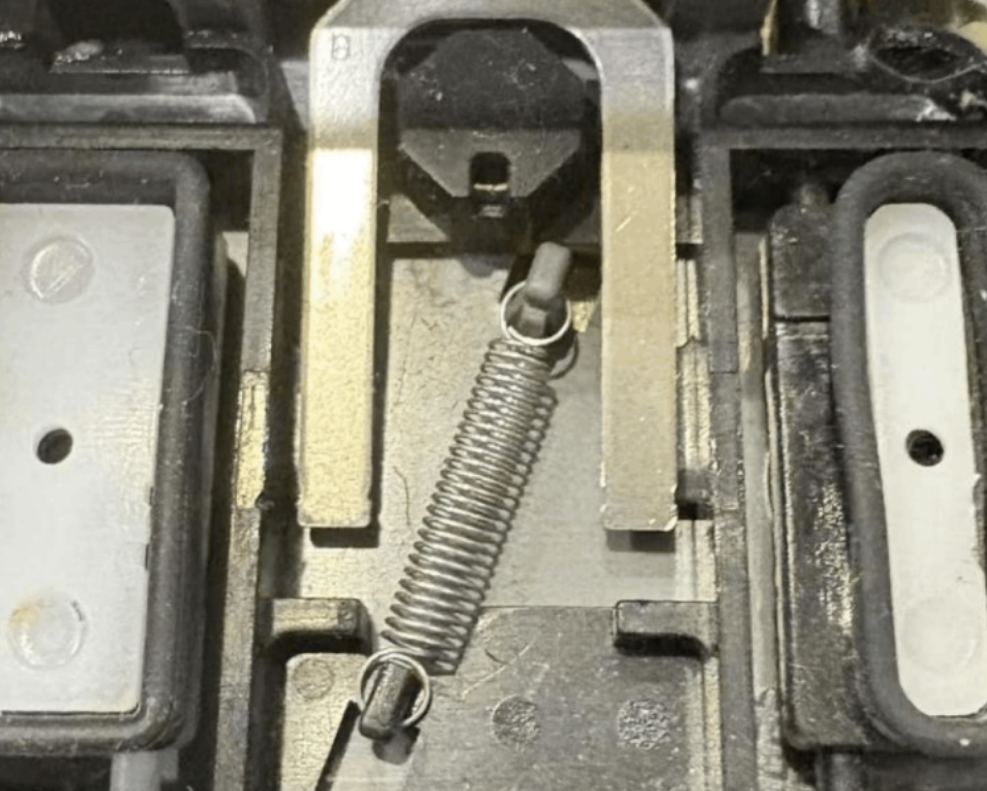

图6 成品图
六：样品清洁
1. 抹布：擦掉表面切削液和残渣
2. 清洁仪器：超声波
3. 用水：自来水或纯净水，不可添加草酸等

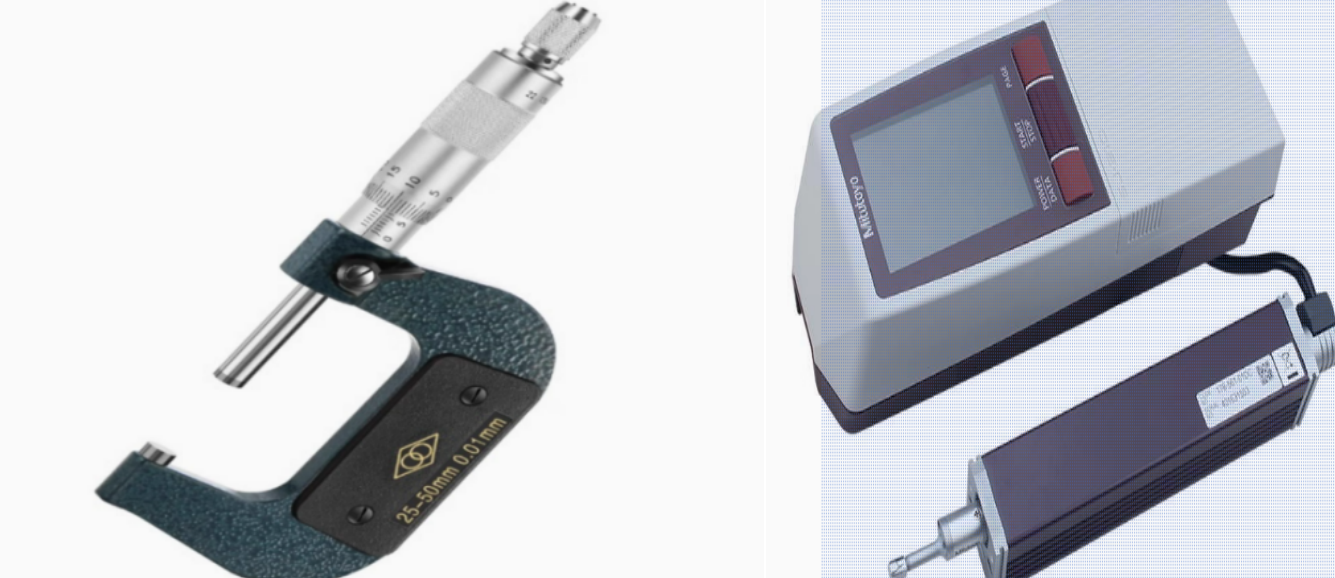

七、检测工具
1.测量工具
2.千分尺和光洁度测试仪，
3.定期校准测试设备，确保测量精度
4.操作人员需经过专业培训，熟悉标准要求。
图7 测量工具
以上就是智凯数控介绍的有关于印刷机墨盒精密零件加工的相关内容了，希望可以给大家带来帮助！如果您还想了解更多关于中走丝机床加工视频和图解、使用步骤及注意事项、作业指导书、电加工原理、设备校准和使用方法，以及高精度切割工艺、表面处理技术、尺寸检测规范等问题，欢迎您关注我们，也可以给我们私信和留言。欢迎咨询【智凯数控】，将持续为大家分享印刷机墨盒精密零件加工在数控线切割、电火花加工、高精度磨削、微孔加工、复杂曲面成型等领域应用中可能遇到的问题及解决方案。
