中走丝线切割机床加工电钻外壳内的齿轮：设备选型、操作与标准解读

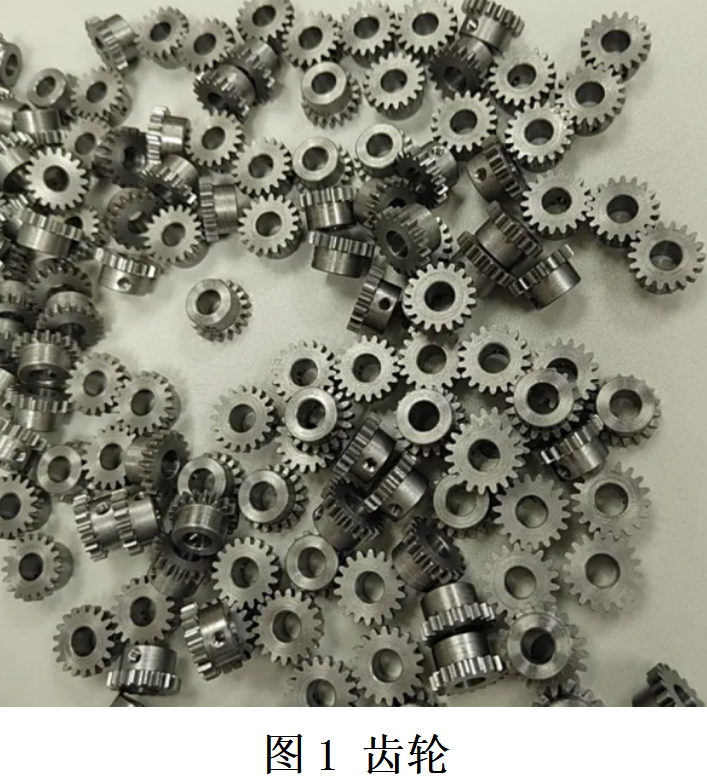

齿轮（见图1）在电钻。性靠可与本成外壳中扮演着核心传动角色，通过精准啮合将电机动力转化为钻头的高扭矩旋转，直接影响钻孔效率和工具寿命。其应用关键在于耐磨损材料（如合金钢）和精密加工，确保高速运转下的稳定性。痛点集中于长期负载导致的齿面磨损、噪音及发热问题，劣质齿轮易崩齿或卡死，甚至引发外壳变形，需通过润滑优化和热处理工艺改进来平衡成本与可靠性。

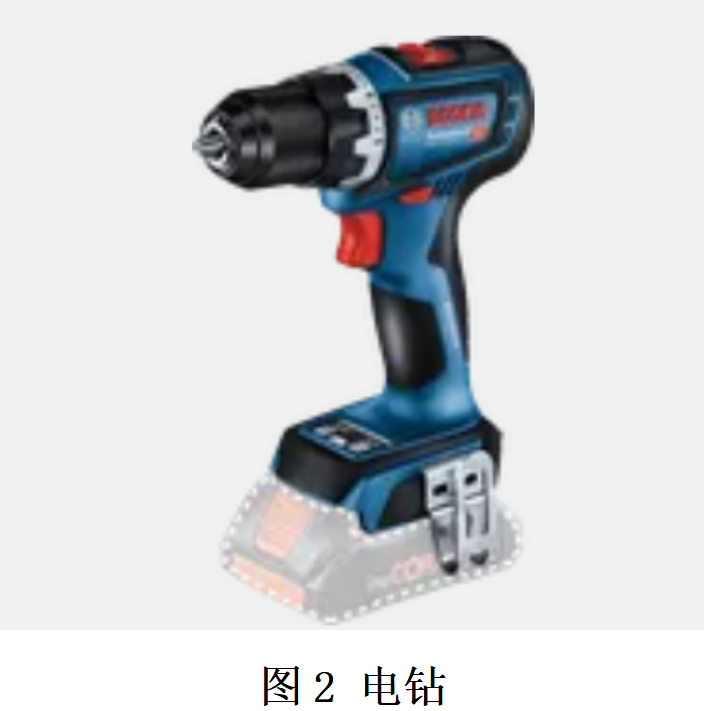

目前电钻（见图3）外壳内的齿轮最常用的加工方式是滚齿加工，尤其适用于大批量生产。其优势在于效率高（加工效率提升40%）、精度较好（可达IT7级），且能适应不同模数和齿数需求，成本较低。然而，滚齿加工的弊端包括：刀具磨损快，影响齿形精度；热处理变形可能导致齿轮同轴度下降，增加噪音和磨损。此外，高精度要求时仍需后续精加工（如磨齿或剃齿），进一步增加成本。
中走丝线切割加工技术是一种介于快走丝和慢走丝之间的电火花线切割工艺，采用镀锌黄铜丝（直径0.1-0.2mm）作为电极，通过高频脉冲放电腐蚀金属实现切割。其走丝速度（6-12m/s）高于慢走丝但低于快走丝，兼具一定加工精度（±0.003mm）和较高效率。该技术支持多次切割，首刀高速粗加工，后续精修以提高表面质量（Ra≤0.7-1.4μm），适用于模具钢、硬质合金等难加工材料。优势在于性价比高，维护成本低于慢走丝；缺点是电极丝损耗较大，长期使用后精度会下降，且对工作液清洁度要求较高，适合中小批量精密零件加工。
中走丝线切割加工相比滚齿加工在电钻外壳齿轮制造中具有复杂齿形适应性，线切割可加工高精度异形齿或小模数齿轮，尤其适合特殊修形需求（如双压力角齿形），而滚齿受刀具限制。硬质材料处理，可直接加工淬硬钢材（如40Cr淬火件），避免滚齿后热处理变形问题，减少后续磨齿工序。小批量灵活性，无需定制滚刀，换产成本低，适合多品种小批量生产的优势。

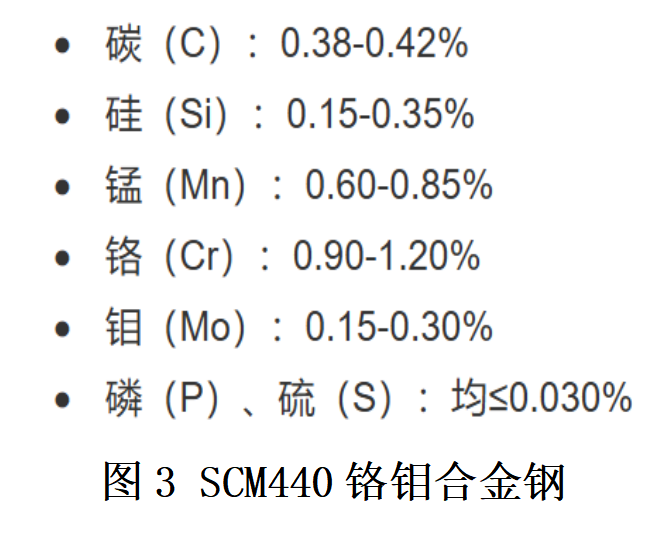

不同于传统齿轮常用的45#钢和20CrMnTi材料，电钻外壳内的齿轮通常选用机械性能更优的SCM440铬钼合金钢（见图3）。本文所设计的齿轮试样材料与电钻传动部件材料一致，均为SCM440铬钼合金钢。该材料为合金结构钢，具有优异的强度、耐磨性和热处理性能，适用于制造高负载的传动部件。尽管该合金钢材料在普通电动工具上的应用成本较高，但中走丝线切割工艺属于精密加工，对材料硬度适应性强，能够直接加工淬火后的高硬度工件（HRC55-60），完全满足电钻齿轮的精密制造需求。
本文以电钻外壳内的齿轮为研究对象，通过对行业标准、加工设备、加工流程、参数设置、光学投影检测和粗糙度检测进行测试。本研究验证了中走丝工艺加工高精度齿轮的可行性，为电钻内微小零件提供了新的技术路线。
行业标准
国际标准（ISO）
1.ISO 1328 – 圆柱齿轮精度标准，规定齿轮齿形、齿向、齿距等公差要求，适用于高精度传动齿轮（如4-6级精度）。
2.ISO 6336 – 齿轮强度计算标准，评估齿轮承载能力，适用于电钻高负载齿轮的设计验证。
3.ISO 21771 – 齿轮几何参数标准，定义模数、压力角等关键参数，确保啮合性能。
国家标准（GB）
1.GB/T 10095 – 圆柱齿轮精度标准（等效ISO 1328），规定齿轮加工精度等级（0-12级），电钻齿轮通常需达到7-8级精度。
2.GB/T 1357 – 齿轮模数标准，指导齿轮尺寸设计。
3.GB/T 3480 – 齿轮承载能力计算标准（类似ISO 6336），用于强度校核。
4.GB/T 7926 – 线切割机床精度检验标准，确保加工设备符合精度要求（如椭圆度≤±0.01mm）。
加工设备

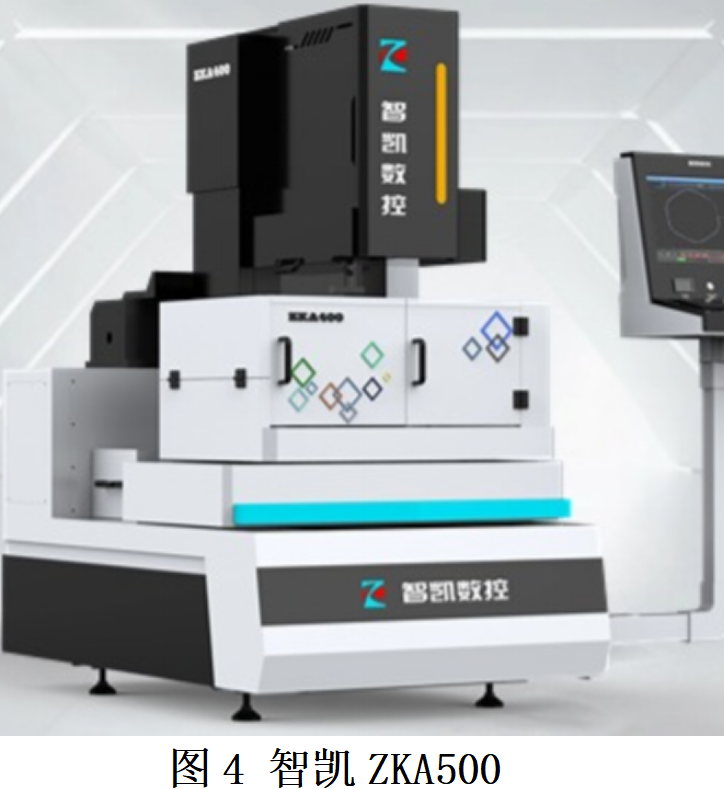

1.设备选择（见图4）
智凯ZKA500
2.设备参数
行程：有效加工行程400*500
锥度：±6°/±15°
最大加工效率：≥300mm²/H
表面光洁度：Ra0.8μm（多次切割）
精度：±0.003mm
系统：系统支持Windows10及以上操作系统
画图：支持多种画图文件导入
精度高：四轴螺距补偿，六轴数控
3.功能介绍
X、Y、U、V四轴移动采用交流伺服控制方式
控制系统采用标准ISO代码进行程序控制
编程系统具有将DXF文件直接转成ISO代码功能
可实现X、Y、U、V四轴联动，进行锥度和异形面加工（Z轴电动升降）
多坐标系统功能可以在各工件之间迅速切换；
自带编程图形、自动编制代码程序。多CPU功能实现加工和编程同时进行；
加工流程
1. 将基板表面测试干净
2. 专用夹具固定股基本
3. 图形导入
4. 软件点“开水”检查是否正常
5. 点“加工”一键开始运丝、高频、冲水

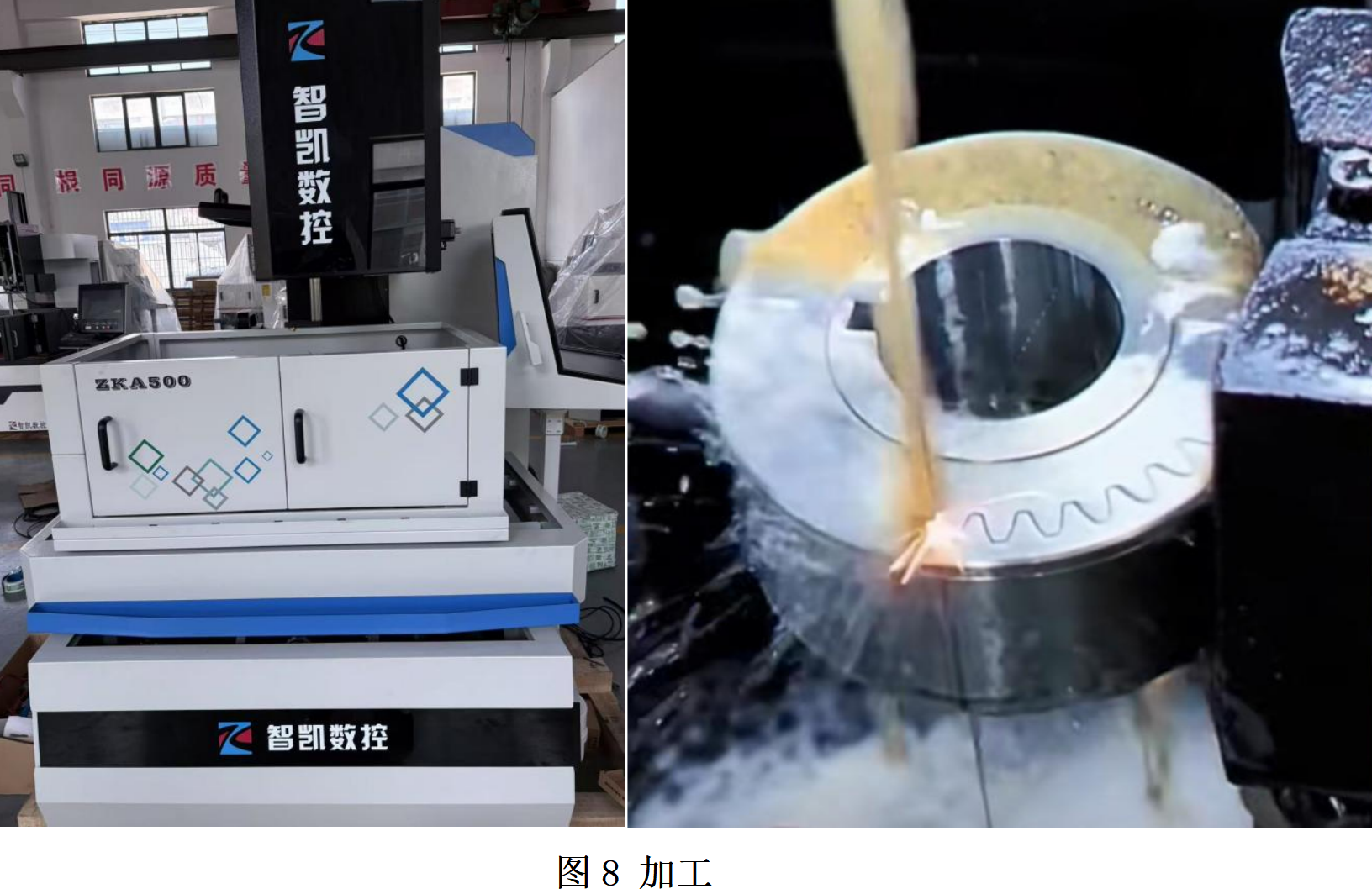

6. 开始加工中
参数设置
试加工：
1. 试加工材料

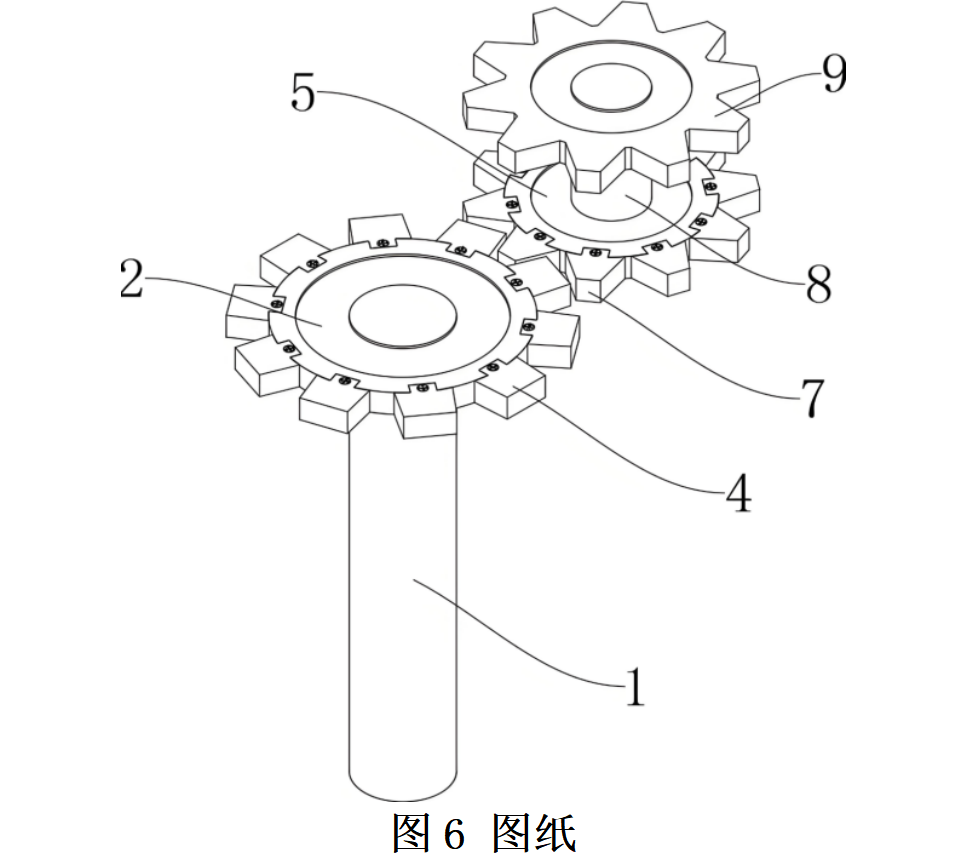

2. 导入图纸
3. 设置参数
4. 开机检查后
5. 开始加工
6. 工件切割完成掉落

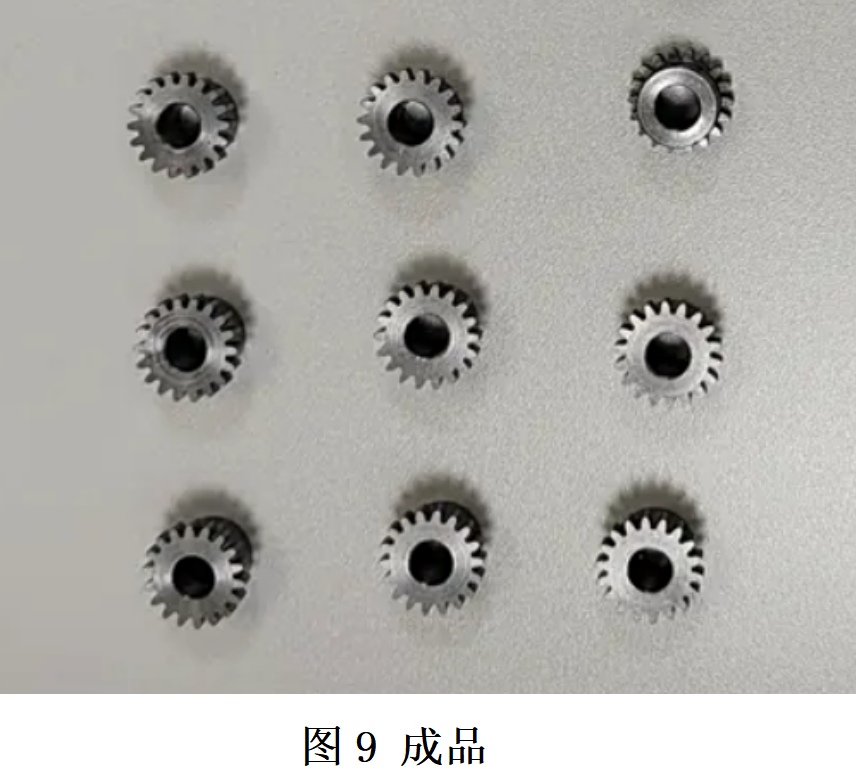

样品，成功：如下图
成品OK，无灼烧、发黑变色等问题

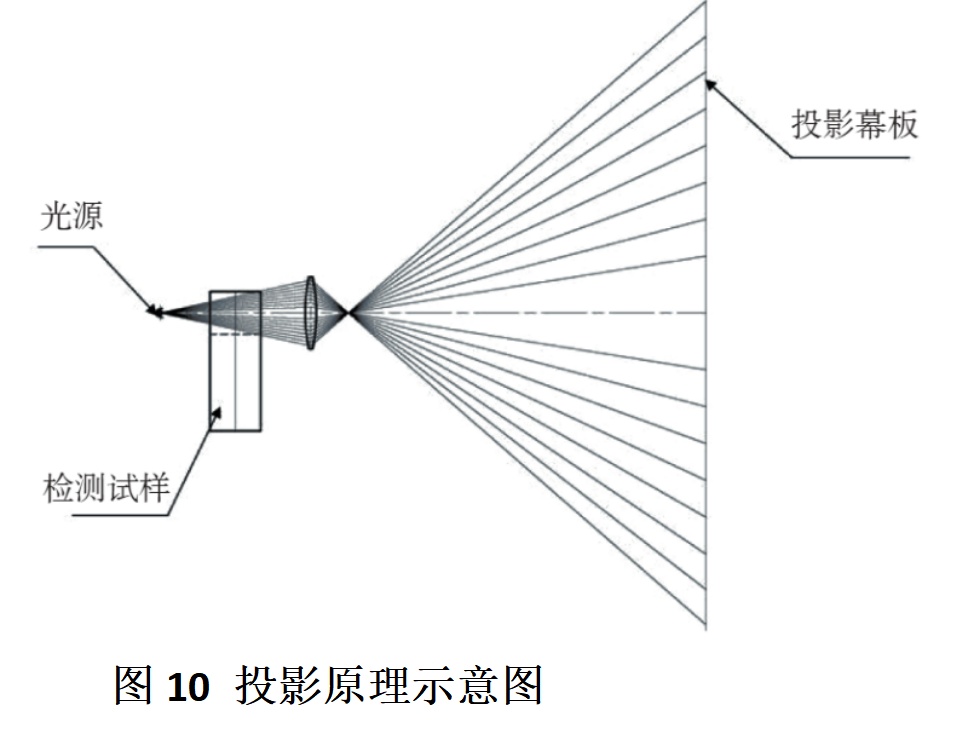

光学投影检测
为进一步验证中走丝工艺加工的齿轮轮廓公
差，设计标准检测样板对齿轮试样轮廓进行光学投
影检测。检测样板选用热胀冷缩变形较小的有机玻
璃，检测样板轮廓按照实际齿轮轮廓放大50倍加
工，且保证加工后齿轮轮廓精度达到8μm 以内。
粗糙度检测
对齿轮试样进行表面粗糙度检测，通过与标准
粗糙度样块进行对比，确定齿轮加工表面的粗糙度
等级。检测结果表明，齿轮试样加工表面粗糙度为
Ra0.7-Ra1.4，满足Ra ≥0.7 的要求。
