中走丝线切割机床在健身器材加工中的应用：以跑步机滚筒为例
滚筒（见图。源根要1）是跑步机的核心传动部件，直接决定跑步带运行的平稳性与耐用性。其主要功能是支撑和传递动力，提供顺畅的跑步体验。应用关键在于材质、动平衡精度及表面处理，高端产品采用高强度钢并进行精细研磨。行业痛点集中于劣质滚筒易出现变形、磨损皮带、产生异响等问题，严重影响跑步机寿命和使用感受，是低成本机型故障的主要根源。

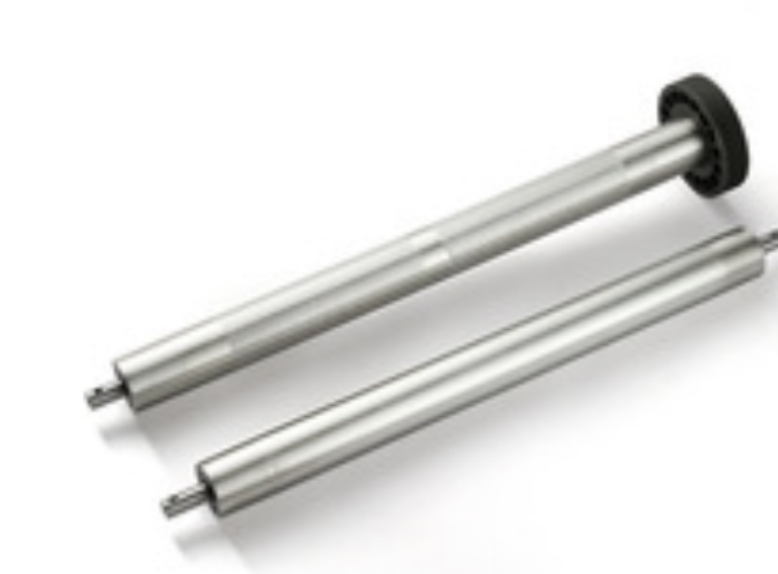

图1 滚筒
目前跑步机（见图2）滚筒最常用的是整体型滚筒加工方式，其采用模具对坯料进行挤压及反挤压一次成型。它的优势在于节约材料（省去额外铁套）、结构简单、制作工序少，能降低生产成本并保证足够的强度。但是对模具精度和挤压工艺要求高，若质量控制不当，易导致产品动平衡不佳或同轴度偏差，可能引发运行抖动和噪音。

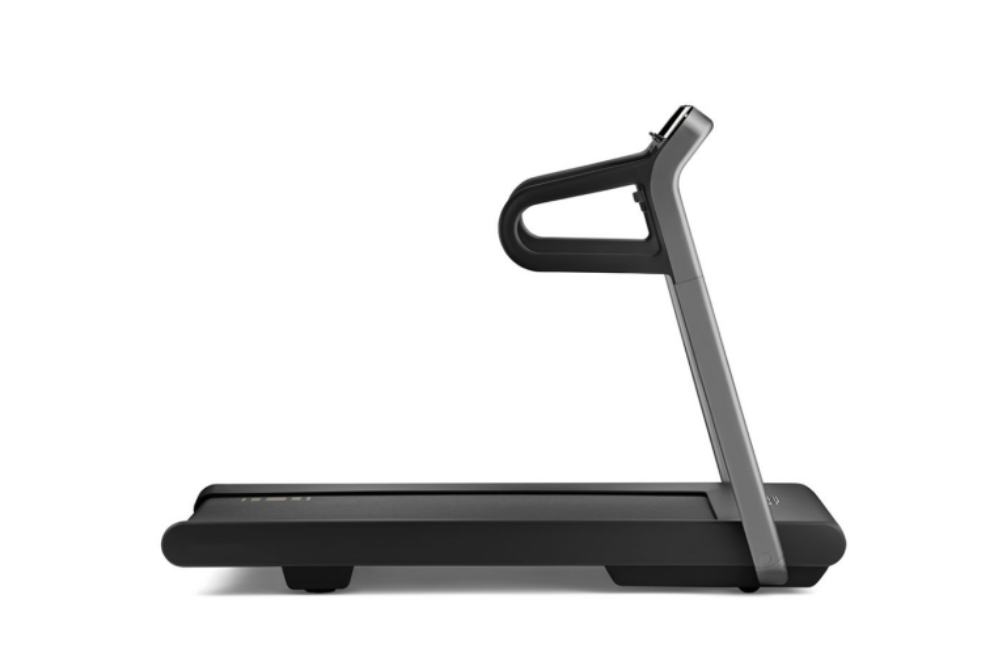

图2 跑步机
中走丝线切割加工技术是一种介于快走丝和慢走丝之间的电火花线切割工艺，采用镀锌黄铜丝（直径0.1-0.2mm）作为电极，通过高频脉冲放电腐蚀金属实现切割。其走丝速度（6-12m/s）高于慢走丝但低于快走丝，兼具一定加工精度（±0.003mm）和较高效率。该技术支持多次切割，首刀高速粗加工，后续精修以提高表面质量（Ra≤0.7-1.4μm），适用于模具钢、硬质合金等难加工材料。优势在于性价比高，维护成本低于慢走丝；缺点是电极丝损耗较大，长期使用后精度会下降，且对工作液清洁度要求较高，适合中小批量精密零件加工。
中走丝线切割加工对比整体型挤压成型，在跑步机滚筒制造上优势显著。它能精准加工出复杂的异形结构（如防滑花纹、减重孔），这是整体成型模具无法实现的。其加工精度极高，能确保卓越的动平衡与同轴度，从根源上减少跑步机运行时的振动与噪音，大幅提升高端产品的平稳性与静音体验。
不同于传统滚筒常用的45号钢或普通碳钢，跑步机滚筒通常选用综合机械性能更优的40Cr合金钢（见图4）。本文所设计的滚筒试样材料与高端跑步机传动件材料一致，均为40Cr合金钢。该材料为调质处理中碳钢，具有优异的强度、韧性及耐磨性，适用于制造高负荷、高转速的传动部件。尽管该合金钢材料在低成本跑步机上的应用较少，但中走丝线切割工艺属于精密加工，对材料硬度及均匀性适应性强，能够满足多种高端滚筒异形结构及动平衡的精密加工需求。

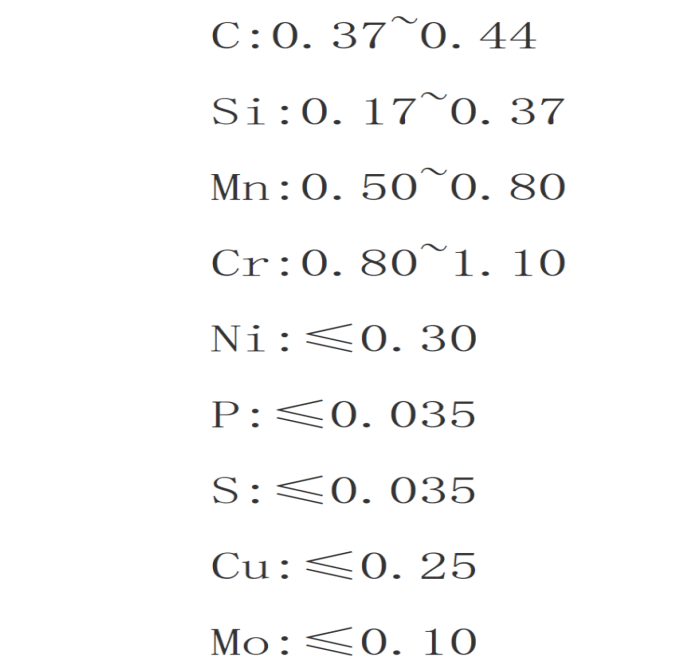

图3 40Cr合金钢化学成分图
本文以跑步机滚筒为研究对象，通过对行业标准、加工设备、加工流程、参数设置、三坐标检测和粗糙度检测进行测试。本研究验证了中走丝工艺加工高精度滚筒的可行性，为跑步机滚筒提供了新的技术路线。
行业标准
国际标准
欧盟 - EN 957系列 / EN ISO 20957系列
美国 - ASTM F2106
中国标准
GB 17498.1-2008《固定式健身器材 第1部分：通用安全要求和试验方法》
GB 17498.6-2008《固定式健身器材 第6部分：跑步机附加的特殊安全要求和试验方法》
加工设备
1. 设备选择（见图4)
智凯ZKH550五轴数控线切割机床

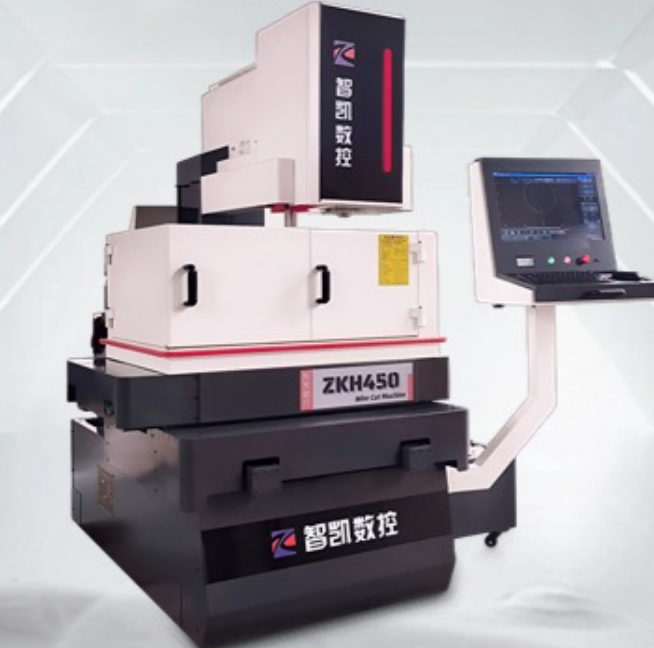

图4 智凯ZKH550
2. 设备参数
行程：有效加工行程550*450
锥度：±6°
最大加工效率：≥300mm²/H
表面光洁度：Ra0.8μm（多次切割）
精度：±0.003mm
系统：系统支持Windows7及以上操作系统
画图：支持多种画图文件导入
精度高：四轴螺距补偿，五轴数控
3. 功能介绍
X、Y、U、V四轴移动采用交流伺服控制方式
控制系统采用标准ISO代码进行程序控制
编程系统具有将DXF文件直接转成ISO代码功能
可实现X、Y、U、V四轴联动，进行锥度和异形面加工（Z轴电动升降）
多坐标系统功能可以在各工件之间迅速切换；
自带编程图形、自动编制代码程序。多CPU功能实现加工和编程同时进行；
平行补偿、清角设定，程序镜像，拐角优化、比例缩放等超级功能开放，让操作变得简单轻松；
激光螺距校准，螺距补偿数据实时开启；
加工流程
1. 将基板表面测试干净
2. 专用夹具固定股基本
3. 图形导入
4. 软件点“开水”检查是否正常
5. 点“加工”一键开始运丝、高频、冲水
6. 开始加工中
参数设置
试加工：
1. 试加工材料
图5 加工材料
2. 导入图纸
图6 图纸
3. 设置参数
图7 参数
4. 开机检查后
5. 开始加工
图8 加工
6. 工件切割完成掉落
样品，成功：如下图
成品OK，无灼烧、发黑变色等问题
图9 成品
三坐标检测
为验证中走丝线切割加工的跑步机滚筒轮廓与形位公差，采用三坐标测量机进行高精度检测。选用热稳定性优异的陶瓷基标准样块作为基准，通过接触式测头对滚筒试样进行三维轮廓扫描，测量点间距设置为0.1mm，采样速度控制在2mm/s。检测系统温度补偿精度达±1μm，重复定位精度≤3μm，可准确评估滚筒圆柱度、同轴度及外径尺寸偏差，确保整体加工精度控制在±5μm以内，满足高端跑步机对动态平衡与低噪音的严苛要求。

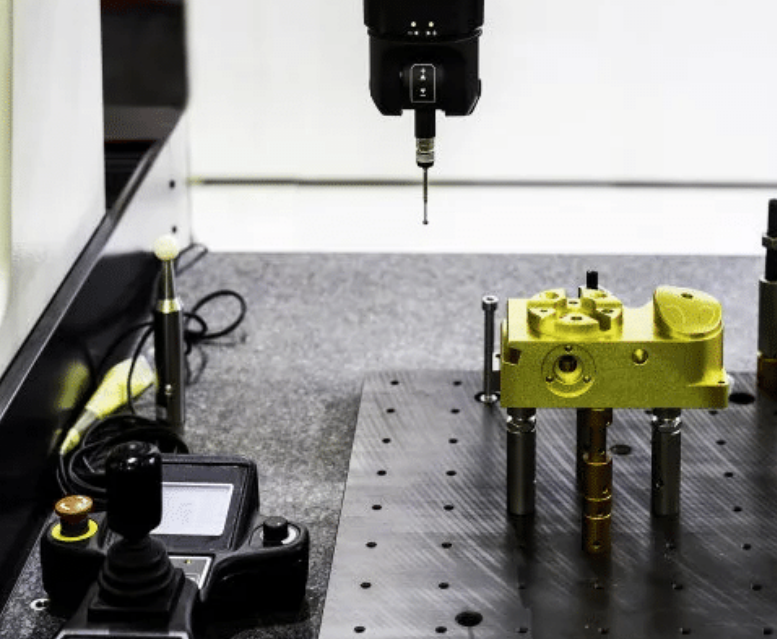

图10 三坐标示意图
粗糙度检测
对跑步机滚筒试样进行表面粗糙度检测，通过与标准
粗糙度样块进行对比，确定跑步机滚筒加工表面的粗糙度
等级。检测结果表明，跑步机滚筒试样加工表面粗糙度为
Ra0.7-Ra1.4，满足Ra ≥0.7 的要求。
