轮胎花纹模具加工全攻略：中走丝线切割机床实操指南（附标准流程）
随着橡胶工业的持续升级，轮胎花纹模具已从单一。用作键关有具能的胎面成型功能发展为集排水防滑、降噪减震和美学设计于一体的核心组件。智凯数控技术团队指出，在高端轮胎制造领域，花纹模具的加工精度直接决定着轮胎的抓地性能和耐用度。行业数据显示，近20%的轮胎早期磨损问题与模具花纹的加工误差存在关联。采用智凯中走丝机床对复杂三维花纹进行精密雕刻，不仅能确保沟槽深度的一致性，还能实现微观纹理的精准复刻，这对提升轮胎综合性能具有关键作用。

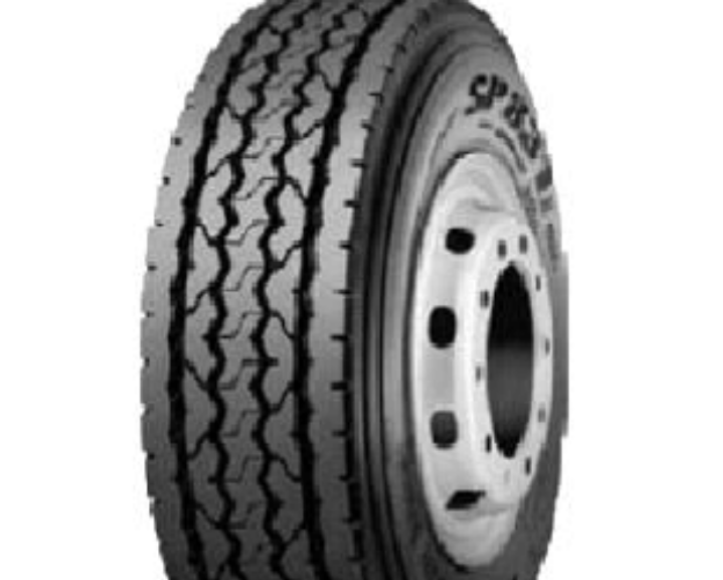

轮胎花纹
本文智凯数控小编，将会对ZKA500中走丝线切割机床在加工轮胎花纹模具中的电加工原理，行业标准，设备选用，加工流程，加工参数设置，清洁方法及检测等环节做详细阐述，为加工厂家和试样检测机构提供参考。
一、电加工原理
中走丝机床利用电火花放电原理加工轮胎花纹模具：钼丝电极与模具材料（通常为合金钢）在绝缘液中保持微小间隙，通过高频脉冲放电产生瞬间高温（上万摄氏度），将金属局部熔化蚀除。钼丝沿花纹轨迹精确移动，通过数千次/秒的放电，像“电子雕刻刀”一样逐步蚀刻出复杂的立体花纹沟槽，特别适合加工传统刀具难以成型的深槽和异形曲面。
二、行业标准
国际标准（ISO）
1. ISO 4223-1（轮胎模具术语和定义）
2. ISO 10454（轮胎性能测试，间接影响模具设计）
3. ISO 9001（质量管理体系，适用于模具制造企业）
国家标准（中国 GB）
1. GB/T 2933（轮胎模具技术条件）——规定模具材料、加工精度、表面处理等要求
2. GB/T 19001（质量管理体系，等同ISO 9001）
3. GB/T 34896-2017（轮胎模具电火花加工技术规范）——针对电加工（如中走丝/慢走丝）的工艺标准
三、电加工设备
1.设备选择

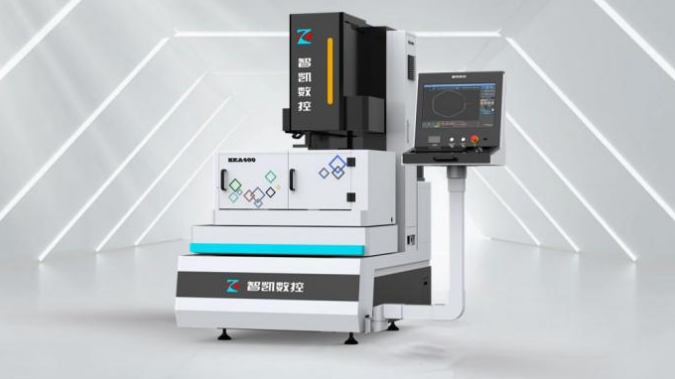

智凯ZKA500
2.设备参数
行程：有效加工行程400*500
锥度：±6°/±15°
最大加工效率：≥300mm²/H
表面光洁度：Ra0.8μm（多次切割）
精度：±0.003mm
系统：系统支持Windows10及以上操作系统
画图：支持多种画图文件导入
精度高：四轴螺距补偿，六轴数控
3. 系统功能
l X、Y、U、V四轴移动采用交流伺服控制方式
l 控制系统采用标准ISO代码进行程序控制
l 编程系统具有将DXF文件直接转成ISO代码功能
l 可实现X、Y、U、V四轴联动，进行锥度和异形面加工（Z轴电动升降）
l 多坐标系统功能可以在各工件之间迅速切换；
l 自带编程图形、自动编制代码程序。多CPU功能实现加工和编程同时进行；
l 平行补偿、清角设定，程序镜像，拐角优化、比例缩放等超级功能开放
四、加工流程
1. 将基板表面测试干净
2. 专用夹具固定股基本
3. 图形导入
4. 软件点“开水”检查是否正常
5. 点“加工”一键开始运丝、高频、冲水
6. 开始加工中

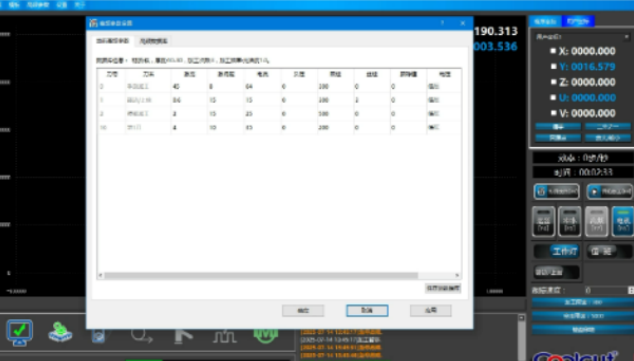

五：参数设置
第一次试加工：
1. 试加工材料
2. 导入图纸
3. 设置参数
4. 开机检查后
5. 开始加工
6. 工件切割完成掉落S
7. 成功无灼烧、发黑变色等问题

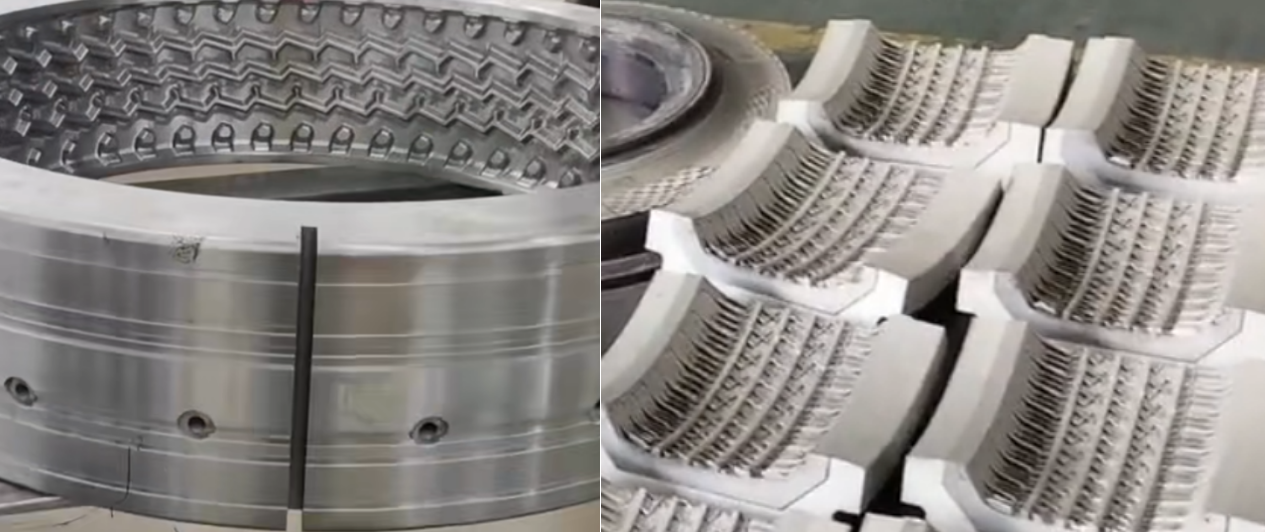

样品：如下图
六：样品清洁
1. 抹布：擦掉表面切削液和残渣
2. 清洁仪器：超声波
3. 用水：自来水或纯净水
七：检测工具

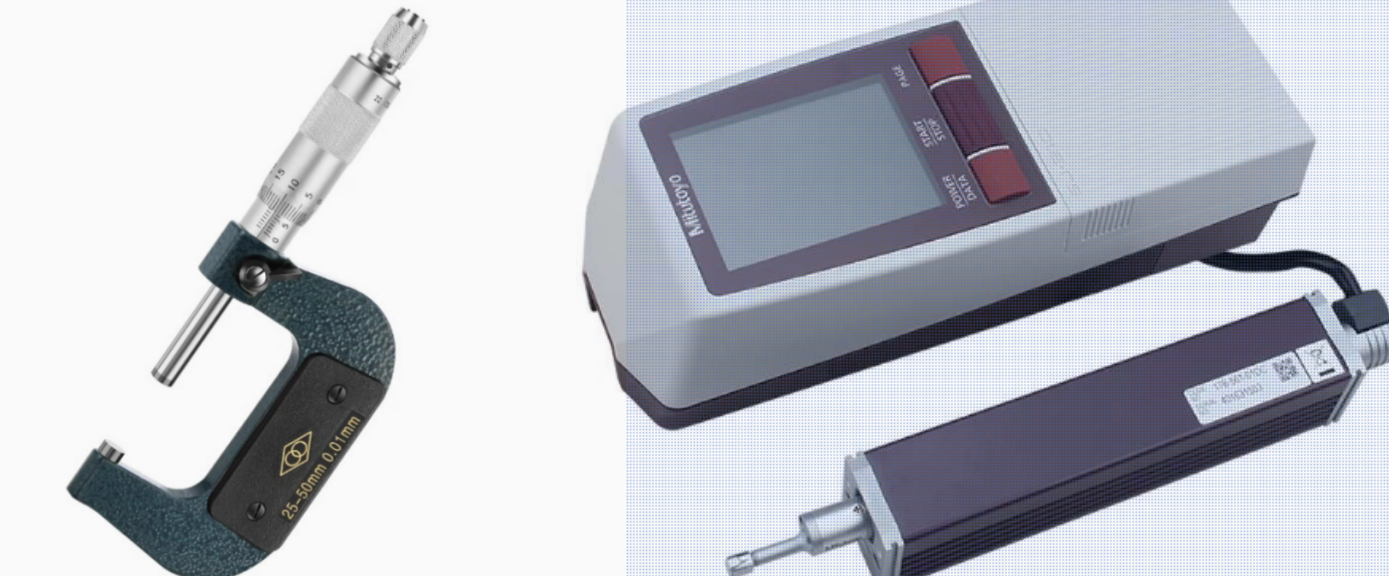

1.测量工具
2.千分尺和光洁度测试仪，
3.定期校准测试设备，确保测量精度
4.操作人员需经过专业培训，熟悉标准要求。
以上就是智凯数控小编介绍的有关于轮胎花纹模具的加工分析相关内容了，希望可以给大家带来帮助！在轮胎花纹模具加工中的关键技术要点，为轮胎制造企业及质检机构提供专业指导：从放电加工原理到行业标准规范，从设备特性到工艺要素，涵盖加工全流程优化及参数精准设置等核心内容。助力企业提升模具精度与生产效率。如需获取《轮胎花纹模具精密线切割技术白皮书》或预约设备实操演示，欢迎联系智凯数控技术专家团队！
