钢琴顶杆加工难题？中走丝线切割加工方案详解

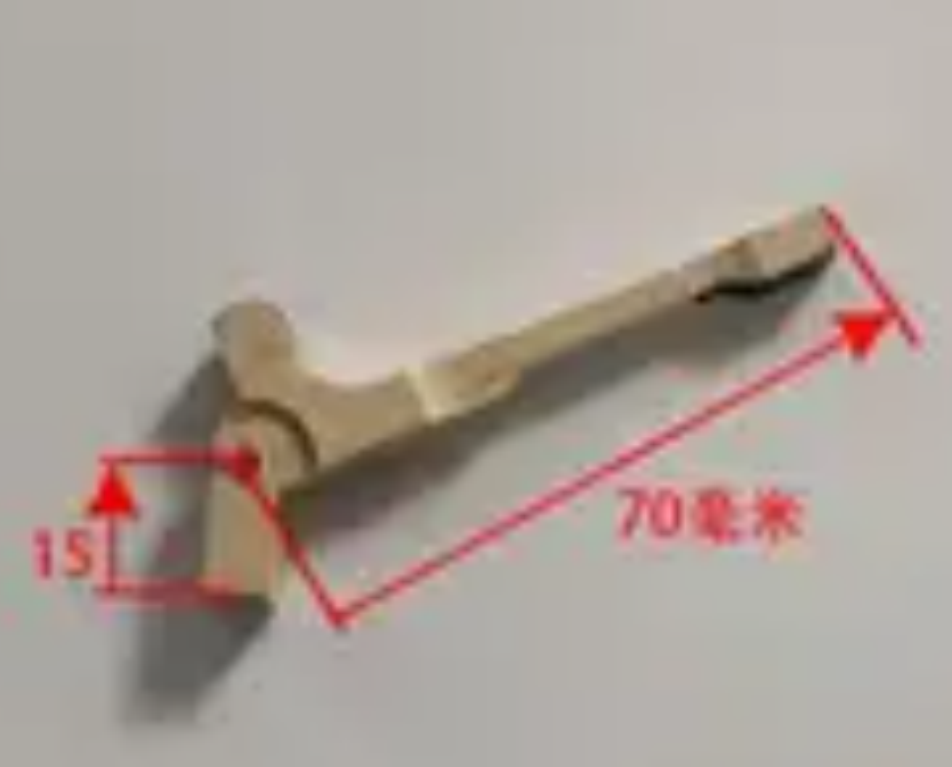

顶杆（见图1）是钢琴击弦机的。护维律调业专要核心部件，其作用是将琴键动能精准传导至弦槌。它直接影响着手感的灵敏度和音色表现力，是决定钢琴响应性能的关键。其痛点在于长期使用后易出现磨损、老化，导致连击、反应迟钝等问题，对演奏的精准控制构成挑战，需要专业调律维护。
图1 顶杆

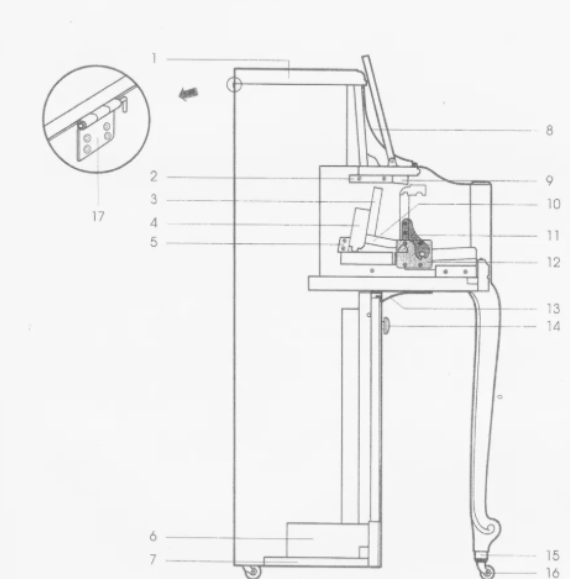

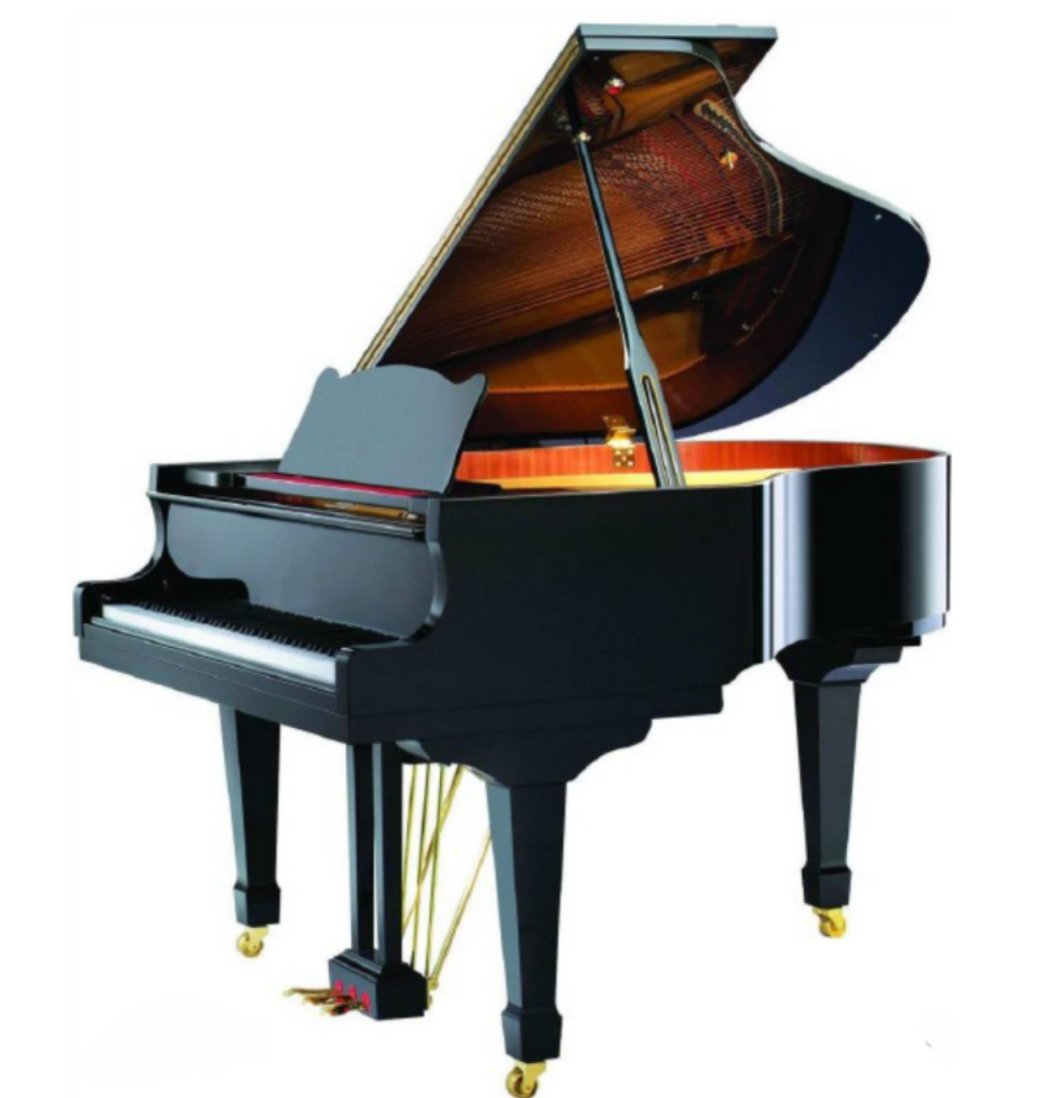

目前钢琴（见图2）顶杆最主流的生产方式是注塑成型。其优势在于效率极高、成本低，能保证产品的一致性和稳定性，适合大规模制造。弊端在于模具投资大，且成型后部件通常需要通过后续加工（如打磨、添加润滑）来优化触感和性能，其极限性能与耐用性有时仍逊于传统精心制作的木质顶杆。
图2 钢琴
中走丝线切割加工相比注塑成型，在钢琴顶杆制造上优势显著。它能以极高的精度加工金属材料，成品顶杆强度、耐磨性远超工程塑料件，极大提升了击弦机部件的耐用性与稳定性。其卓越的尺寸一致性确保了精准的机械传动，为演奏者带来更可靠、灵敏的手感反馈，尤其满足高端钢琴对性能与寿命的严苛要求。
中走丝线切割加工技术是一种介于快走丝和慢走丝之间的电火花线切割工艺，采用镀锌黄铜丝（直径0.1-0.2mm）作为电极，通过高频脉冲放电腐蚀金属实现切割。其走丝速度（6-12m/s）高于慢走丝但低于快走丝，兼具一定加工精度（±0.003mm）和较高效率。该技术支持多次切割，首刀高速粗加工，后续精修以提高表面质量（Ra≤0.7-1.4μm），适用于模具钢、硬质合金等难加工材料。优势在于性价比高，维护成本低于慢走丝；缺点是电极丝损耗较大，长期使用后精度会下降，且对工作液清洁度要求较高，适合中小批量精密零件加工。
不同于传统钢琴木质或工程塑料顶杆，高性能击弦机顶杆通常选用机械性能更优的高碳铬轴承钢（如GCr15/SUJ2）。本文所设计的顶杆试样材料与高端钢琴击弦机核心部件材料一致，均为GCr15轴承钢（见图3）。该材料经热处理后具有极高的硬度、耐磨性和疲劳强度，适用于制造高精度、长寿命的运动部件。尽管该轴承钢材料在普通钢琴顶杆上的应用较少，但中走丝线切割工艺属于精密加工，对高硬度材料适应性强，能够满足高端钢琴击弦机对尺寸精度与耐用性的严苛制造需求。

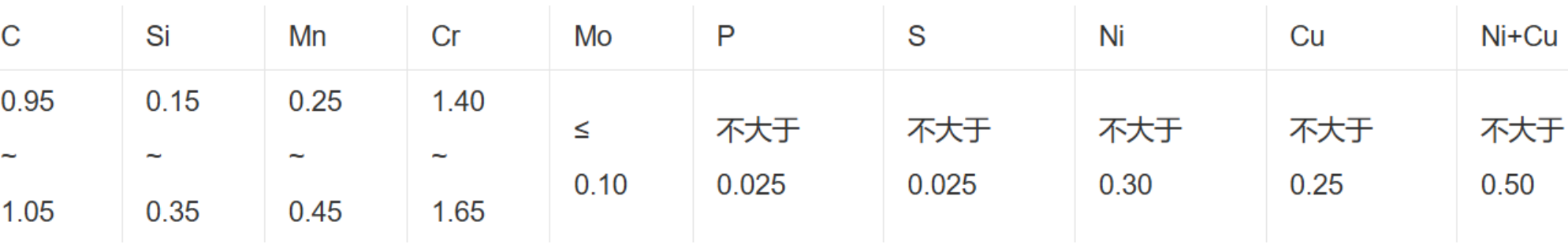

图3 GCr15轴承钢化学成分图
本文以钢琴顶杆为研究对象，通过对行业标准、加工设备、加工流程、参数设置、三坐标检测和粗糙度检测进行测试。本研究验证了中走丝工艺加工高精度顶杆的可行性，为钢琴顶杆提供了新的技术路线。
行业标准
国际标准
ISO 9096 Piano actions - Requirements and test methods
ISO 8487 Piano tuning pins
国家标准
GB/T 10159-2023《钢琴》
QB/T 5173-2017《钢琴用琴凳》
加工设备
1. 设备选择（见图4)
智凯ZKH550五轴数控线切割机床
图4 智凯ZKH550
2. 设备参数
行程：有效加工行程550*450
锥度：±6°
最大加工效率：≥300mm²/H
表面光洁度：Ra0.8μm（多次切割）
精度：±0.003mm
系统：系统支持Windows7及以上操作系统
画图：支持多种画图文件导入
精度高：四轴螺距补偿，五轴数控
3. 功能介绍
可实现X、Y、U、V四轴联动，进行锥度和异形面加工（Z轴电动升降）
多坐标系统功能可以在各工件之间迅速切换；
自带编程图形、自动编制代码程序。多CPU功能实现加工和编程同时进行；
平行补偿、清角设定，程序镜像，拐角优化、比例缩放等超级功能开放，让操作变得简单轻松；
激光螺距校准，螺距补偿数据实时开启；
可随意将X/Y轴进行交换适应不同的加个状态及工作习惯。自由设置线控器的移动速度；
加工信息跟踪记录，加工监控。确保无人加工时的安全运行；
图形坐标交换、缩放、旋转
加工模拟、图形跟踪显示功能
短路、断丝报警处理功能
自动对边、找中心等功能
最小设定单位0.001 mm
最小移动单位 0.001 mm
加工流程
1. 将基板表面测试干净
2. 专用夹具固定股基本
3. 图形导入
4. 软件点“开水”检查是否正常
5. 点“加工”一键开始运丝、高频、冲水
6. 开始加工中
参数设置
试加工：

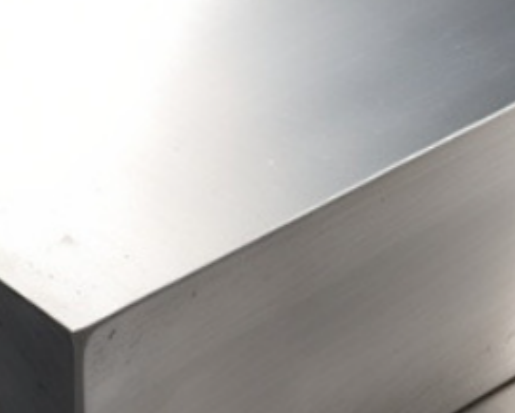

1. 试加工材料
图5 加工材料
2. 导入图纸
图6 图纸
3. 设置参数
图7 参数
4. 开机检查后
5. 开始加工

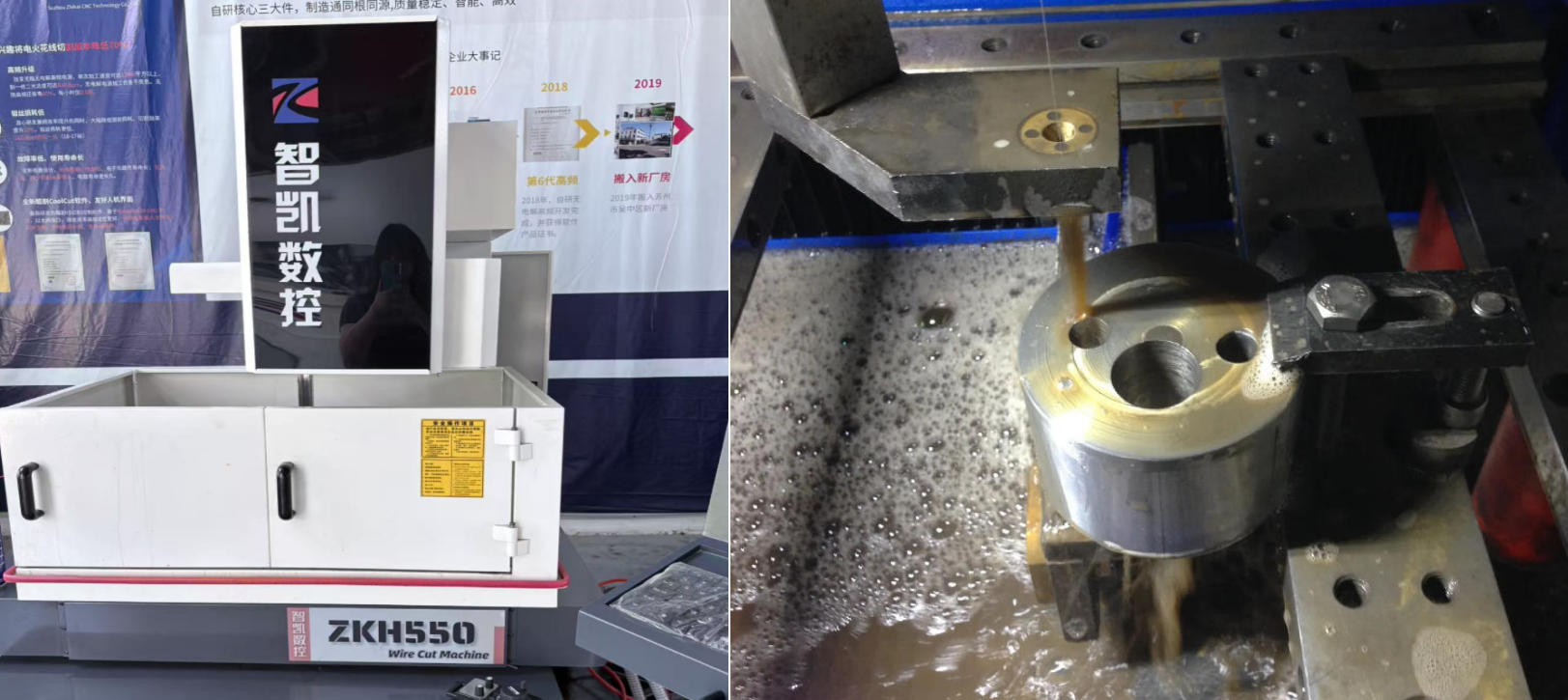

图8 加工
6. 工件切割完成掉落

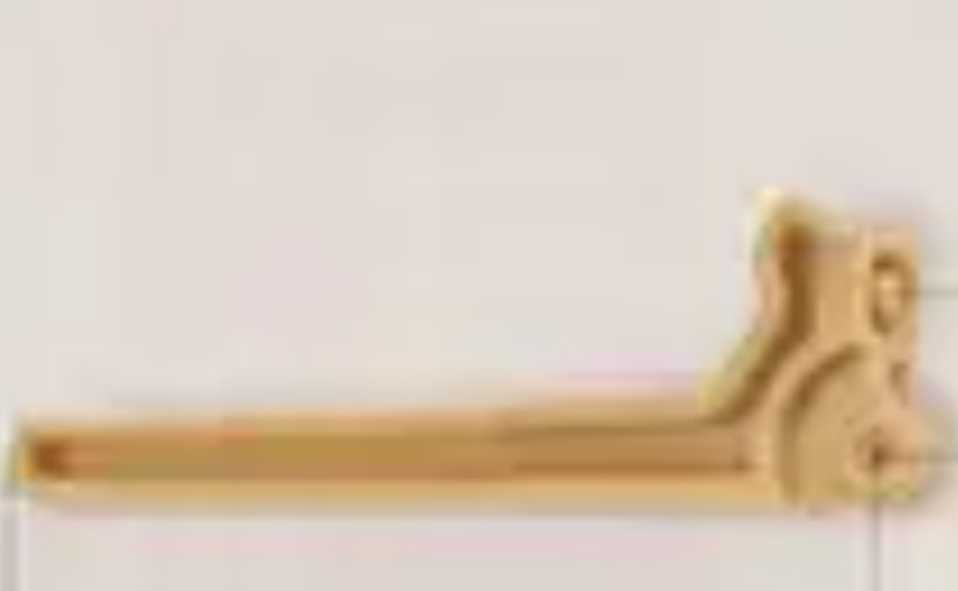

样品，成功：如下图
成品OK，无灼烧、发黑变色等问题
图9 成品
三坐标检测

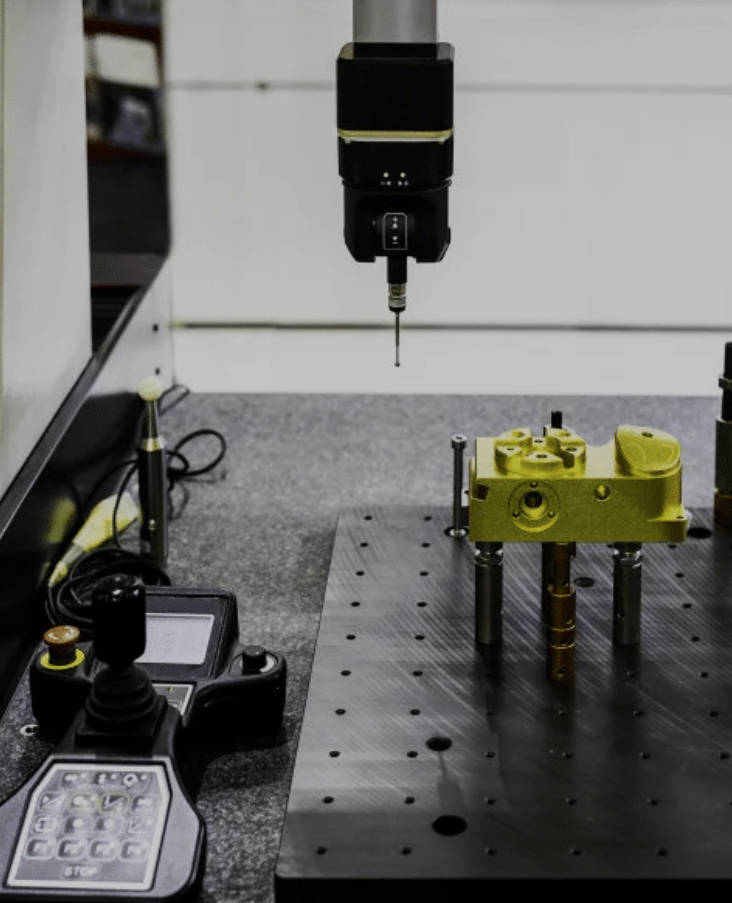

为验证中走丝线切割加工的跑步机滚筒轮廓与形位公差，采用三坐标测量机进行高精度检测。选用热稳定性优异的陶瓷基标准样块作为基准，通过接触式测头对滚筒试样进行三维轮廓扫描，测量点间距设置为0.1mm，采样速度控制在2mm/s。检测系统温度补偿精度达±1μm，重复定位精度≤3μm，可准确评估滚筒圆柱度、同轴度及外径尺寸偏差，确保整体加工精度控制在±5μm以内，满足高端跑步机对动态平衡与低噪音的严苛要求。
图10 三坐标示意图（邀扒凌15589260）
粗糙度检测
对钢琴顶杆试样进行表面粗糙度检测，通过与标准
粗糙度样块进行对比，确定钢琴顶杆加工表面的粗糙度
等级。检测结果表明，钢琴顶杆试样加工表面粗糙度为
Ra0.7-Ra1.4，满足Ra ≥0.7 的要求。
