空调压缩机阀片加工难题？中走丝线切割机床加工方案详解
压缩机阀片（见图1）是空调压缩机中的核心运动部件，负责控制冷媒气体的吸入与排出，其密封性和疲劳强度直接决定压缩机的效率、制冷能力和可靠性。实际运用中，阀片需在高频、高压、温变的恶劣工况下长期工作。行业痛点在于阀片极易因金属疲劳而产生断裂或变形，导致压缩机性能衰减、噪音增大甚至完全失效，对空调的寿命与能效构成关键挑战。

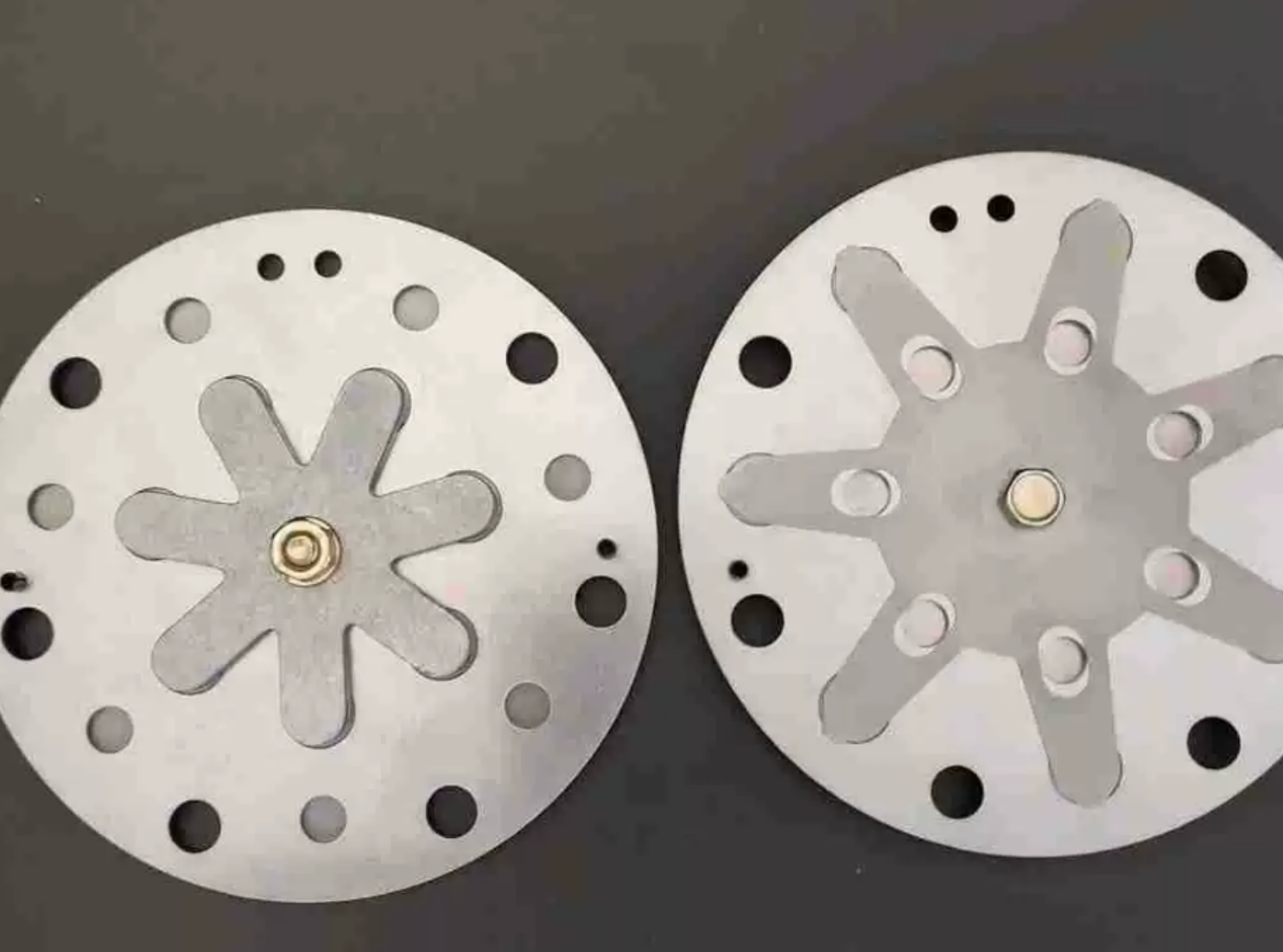

图1片阀机 压缩机阀片
目前空调（见图2）压缩机阀片最常用的加工方式是精密冲压。其优势在于效率极高、成本低，适合大规模批量生产，且能保证良好的一致性。然而，弊端是冲裁断面会存在微观毛刺和加工硬化层，若后续处理不当，这些缺陷会成为疲劳裂纹的起源，直接影响阀片的耐久性和可靠性。
图2 空调
中走丝线切割相较于精密冲压，在加工空调压缩机阀片时优势显著。它能轻松应对高强度硬质材料，从根源上提升阀片耐磨耐疲劳性。其加工过程无冲剪力，避免了微观应力和毛刺，断面质量更均匀一致，显著提升了阀片的可靠性、密封性与寿命，特别适合高要求及新材料的应用。
中走丝线切割加工技术是一种介于快走丝和慢走丝之间的电火花线切割工艺，采用镀锌黄铜丝（直径0.1-0.2mm）作为电极，通过高频脉冲放电腐蚀金属实现切割。其走丝速度（6-12m/s）高于慢走丝但低于快走丝，兼具一定加工精度（±0.003mm）和较高效率。该技术支持多次切割，首刀高速粗加工，后续精修以提高表面质量（Ra≤0.7-1.4μm），适用于模具钢、硬质合金等难加工材料。优势在于性价比高，维护成本低于慢走丝；缺点是电极丝损耗较大，长期使用后精度会下降，且对工作液清洁度要求较高，适合中小批量精密零件加工。
不同于空调压缩机阀片常用的中碳钢或弹簧钢材料，高性能阀片通常选用机械强度与耐磨性更优的不锈钢（如SUS440C）。本文所设计的阀片试样材料与高性能压缩机阀片材料一致，均为SUS440C不锈钢（见图3）。该材料属于马氏体不锈钢，具有较高的硬度、良好的耐磨性和疲劳强度，适用于制造高负荷高频率工作的阀片部件。尽管该不锈钢材料在普通压缩机阀片上的应用较少，但中走丝线切割工艺属于精密加工，对高硬度材料适应性强，能够满足多种高性能阀片的制造需求。

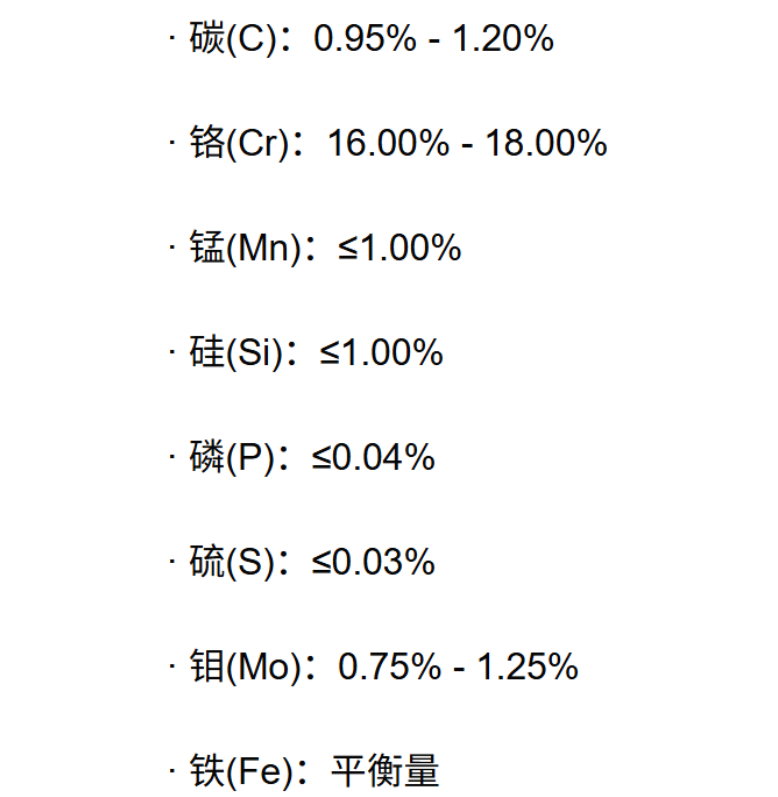

图3 不锈钢SUS440C化学成分图
本文以空调压缩机阀片为研究对象，通过对行业标准、加工设备、加工流程、参数设置、三坐标检测和粗糙度检测进行测试。本研究验证了中走丝工艺加工高精度压缩机阀片的可行性，为空调压缩机阀片提供了新的技术路线。
行业标准
国家标准（中国）
JB/T 13516-2018《制冷剂压缩机用吸、排气阀片通用技术要求》
国际标准
ISO 18501:2025 《容积式制冷压缩机性能评价》(Performance Rating of positive displacement refrigerant compressor)
ISO 18483:2025 《离心式制冷压缩机性能评价》(Performance rating of positive centrifugal refrigerant compressor)
加工设备
1.设备选择（见图4）

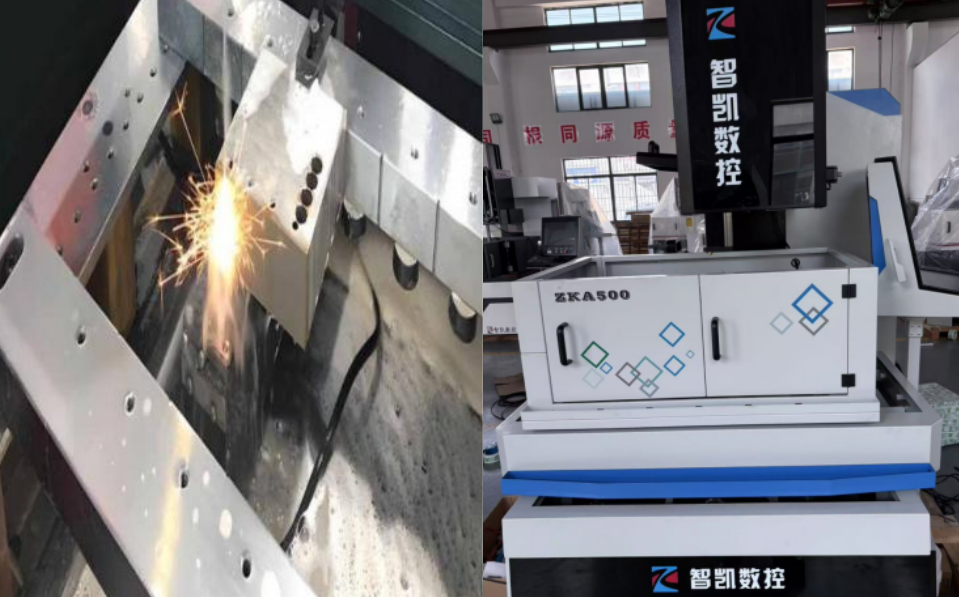

智凯ZKA500高精度线切割中走丝

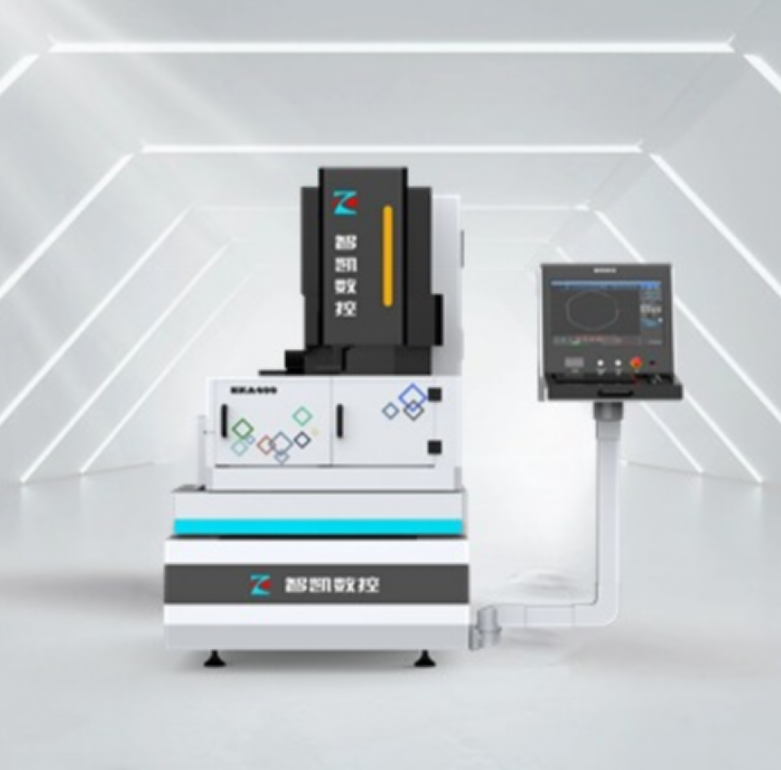

图4 智凯ZKA500
2.设备参数
行程：有效加工行程400*500
锥度：±6°/±15°
最大加工效率：≥300mm²/H
表面光洁度：Ra0.8μm（多次切割）
精度：±0.003mm
系统：系统支持Windows10及以上操作系统
画图：支持多种画图文件导入
精度高：四轴螺距补偿，六轴数控
3.功能介绍
1）五轴数字控制，四轴联动；X/Y/U/V轴采用交流伺服电机驱
动，并经过激光干涉仪校正补偿，提高运行精度及位移速度。
2）高效低损的绿色电源控制设计，大幅提高切割效率，减少电
极丝损耗。
3）X/Y轴拖板采用三层运行结构设计，配合进口精密直线导轨
和滚珠丝杠，确保工作时始终保持在台面内运动，保证切割精度及使
用寿命。
4）手持单元控制五轴电机驱动，功能强大，方便快速移位及模
具校正。
5）采用上下双紧丝机构，使电极丝张力在切割过程中始终保持
一致，大幅减少断丝现象。
加工流程
1. 将基板表面测试干净
2. 专用夹具固定股基本
3. 图形导入
4. 软件点“开水”检查是否正常
5. 点“加工”一键开始运丝、高频、冲水
6. 开始加工中
参数设置
试加工：
1. 试加工材料
图5 加工材料
2. 导入图纸

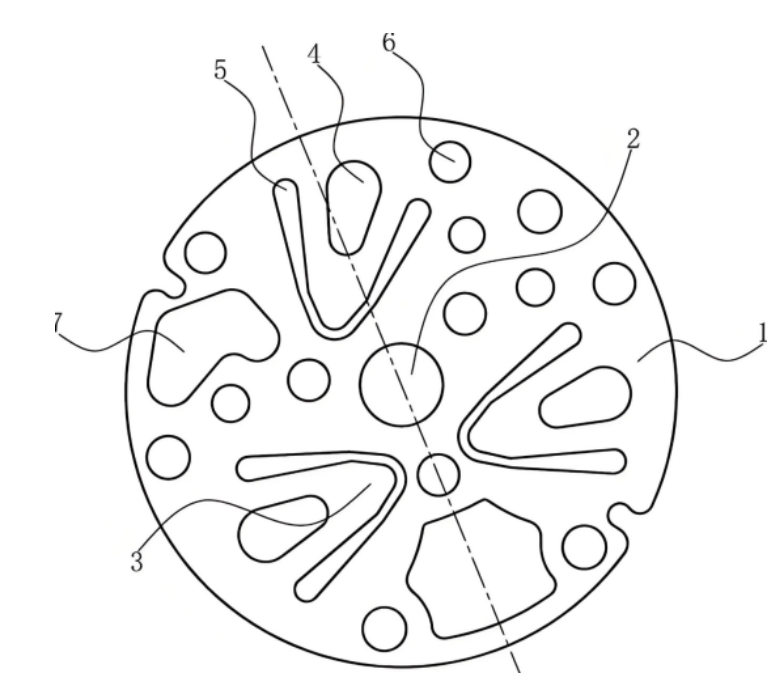

图6 图纸
3. 设置参数
图7 参数
4. 开机检查后
5. 开始加工
图8 加工
6. 工件切割完成掉落
样品，成功：如下图
成品OK，无灼烧、发黑变色等问题

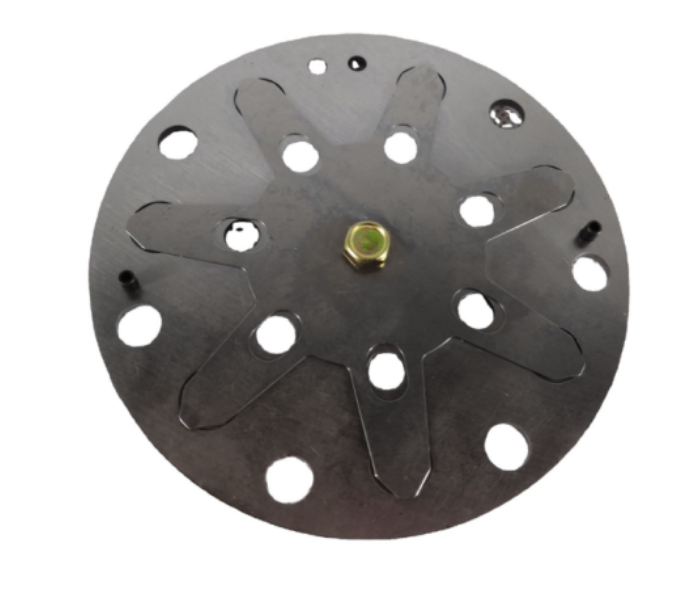

图9 成品
三坐标检测
为验证中走丝线切割加工的空调压缩机阀片轮廓与形位公差，采用三坐标测量机进行高精度检测。选用热稳定性优异的陶瓷基标准样块作为基准，通过接触式测头对压缩机阀片试样进行三维轮廓扫描，测量点间距设置为0.1mm，采样速度控制在2mm/s。检测系统温度补偿精度达±1μm，重复定位精度≤3μm，可准确评估压缩机阀片圆柱度、同轴度及外径尺寸偏差，确保整体加工精度控制在±5μm以内，满足高端空调压缩机对动态平衡与低噪音的严苛要求。

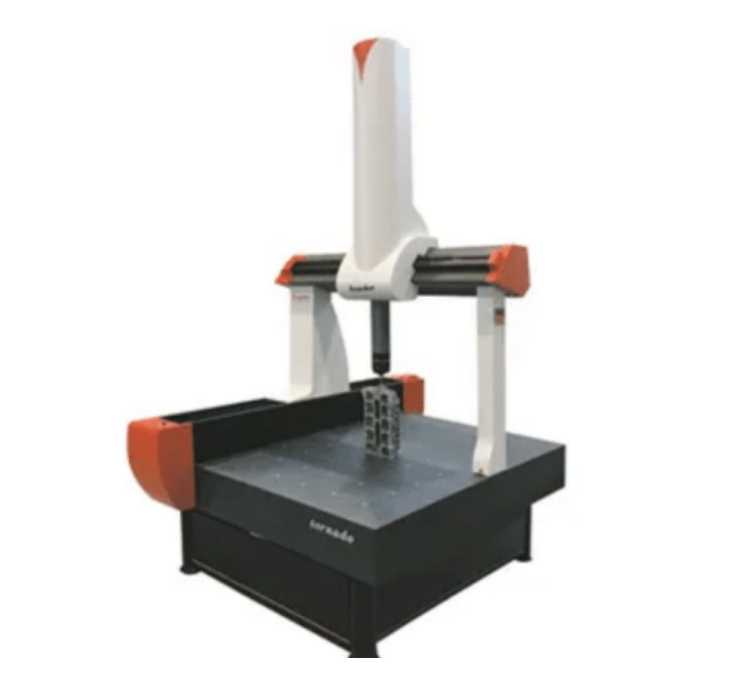

图10 三坐标示意图
粗糙度检测
对空调压缩机阀片试样进行表面粗糙度检测，通过与标准
粗糙度样块进行对比，确定空调压缩机阀片加工表面的粗糙度
等级。检测结果表明，空调压缩机阀片试样加工表面粗糙度为
Ra0.7-Ra1.4，满足Ra ≥0.7 的要求。
