玻璃切割机刀头加工难题？线切割中走丝机床加工方案详解
刀头（见图1）是玻璃切割机的核心部件，其品质直接决定切割精度与效率。它通过高硬度合金或金刚石刃口在玻璃表面施加精准压力，刻划出预设裂纹，是实现异形和高速切割的关键。实际运用中的痛点集中于刀头易磨损导致划痕不匀、更换频繁增加成本，以及对操作员调整压力的经验依赖过高，影响成品率和生产效率。

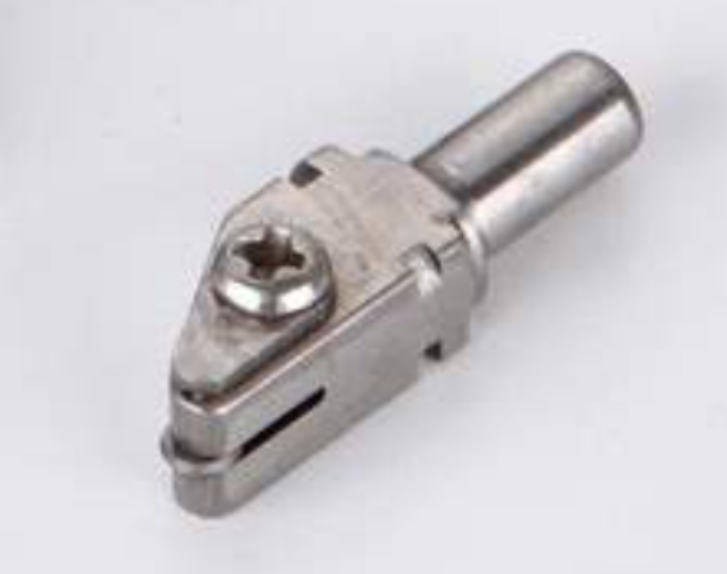

图1 刀头
目前玻璃切割机（见图2）刀头最主流的前沿加工方式是精密磨削与激光加工结合。其利在于能制造出极高硬度和锐度的超精细刃口，切割精准、崩边小，适合电子玻璃等超薄材质。弊端是工艺复杂，设备与金刚石磨料成本高昂，且激光加工对热控制要求极高，稍有偏差易导致微崩刃或材料热应力损伤，仍依赖高技术工人。
图2 玻璃切割机
中走丝线切割在加工玻璃切割机刀头时，相比精密磨削具备显著优势。其利用电蚀原理加工超硬合金，无接触、无宏观切削力，能轻松应对复杂异形刃口，且一次成型，避免了磨削工艺中因应力或高热导致的微裂纹隐患。尤其适合小批量、多品种的高硬度刀头快速制造，有效降低了复杂工艺下的制造成本与时间。
中走丝线切割加工技术是一种介于快走丝和慢走丝之间的电火花线切割工艺，采用镀锌黄铜丝（直径0.1-0.2mm）作为电极，通过高频脉冲放电腐蚀金属实现切割。其走丝速度（6-12m/s）高于慢走丝但低于快走丝，兼具一定加工精度（±0.003mm）和较高效率。该技术支持多次切割，首刀高速粗加工，后续精修以提高表面质量（Ra≤0.7-1.4μm），适用于模具钢、硬质合金等难加工材料。优势在于性价比高，维护成本低于慢走丝；缺点是电极丝损耗较大，长期使用后精度会下降，且对工作液清洁度要求较高，适合中小批量精密零件加工。
不同于传统玻璃切割刀头常用的硬质合金材料，高端玻璃切割机刀头通常选用超硬耐磨的金刚石（PCD）复合材料（见图3）。本文所设计的刀头试样材料与精密切割机核心部件材料一致，均为聚晶金刚石（PCD）。该材料具有极高的硬度和耐磨性，优异的导热性能和低摩擦系数，适用于高精度、高效率的玻璃加工场景。尽管PCD材料在普通切割刀具上的应用较少，但中走丝线切割工艺属于特种精密加工，对超硬材料的加工适应性强，能够满足多种异型精密刀头的制造需求。

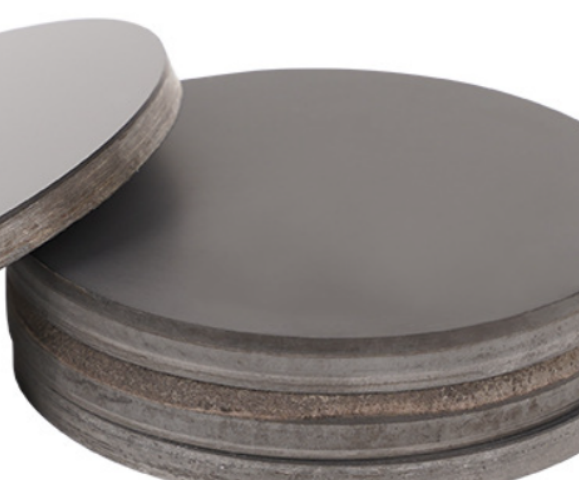

图3 金刚石（PCD）复合材料
本文以玻璃切割刀头为研究对象，通过对行业标准、加工设备、加工流程、参数设置、三坐标检测和粗糙度检测进行测试。本研究验证了中走丝工艺加工高精度刀头的可行性，为玻璃切割刀头提供了新的技术路线。
行业标准
国际标准
EN 13035-3:2003 平板玻璃制造、处理和加工机械的安全要求 - 切割机
国家标准
GB/T 44201-2024 超薄玻璃切割机
加工设备
1. 设备选择（见图4）
设备：智凯ZKA400 六轴数控线切割机床
标准：T/ZZB 3754-2024《DK77全闭环中走丝线切割机床》

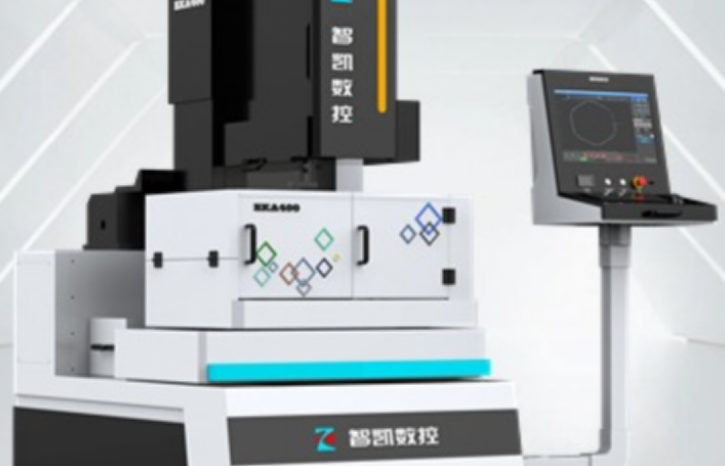

图4 智凯ZKA400
2. 设备参数
行程：有效加工行程320*400
锥度：±6°±15°
最大加工效率：≥300mm²/H
表面光洁度：Ra0.8（多次切割）
精度：±0.003mm
系统：系统支持Windows10及以上操作系统
画图：支持多种画图文件导入
精度高：四轴螺距补偿，六轴数控
3.功能介绍
1）X/Y轴拖板采用三层运行结构设计，配合进口精密直线导轨
和滚珠丝杠，确保工作时始终保持在台面内运动，保证切割精度及使
用寿命。
2）手持单元控制五轴电机驱动，功能强大，方便快速移位及模
具校正。
3）采用上下双紧丝机构，使电极丝张力在切割过程中始终保持
一致，大幅减少断丝现象。
4）多功能工件夹具，实现多方位模具装夹。
5）采用自动注油装置，关键部位定时定点集中润滑，延长部件
使用寿命。
6）双水泵配合滤芯高压循环过滤系统，延长切割液使用寿命。
7）配备智能工艺数据库，每次切割工件无需人工调节高频参数，
操控界面具备先进的人机对话功能，中文菜单显示，只需输入工件高
度，电极丝直径，切割次数这三种数据，系统即可自动生成切割参数；
解决了因操作人员经验不同，造成每次切割工件存在差异。
加工流程
1. 将基板表面测试干净
2. 专用夹具固定股基本
3. 图形导入
4. 软件点“开水”检查是否正常
5. 点“加工”一键开始运丝、高频、冲水
6. 开始加工中
参数设置
试加工：
1. 试加工材料
图5 加工材料
2. 导入图纸

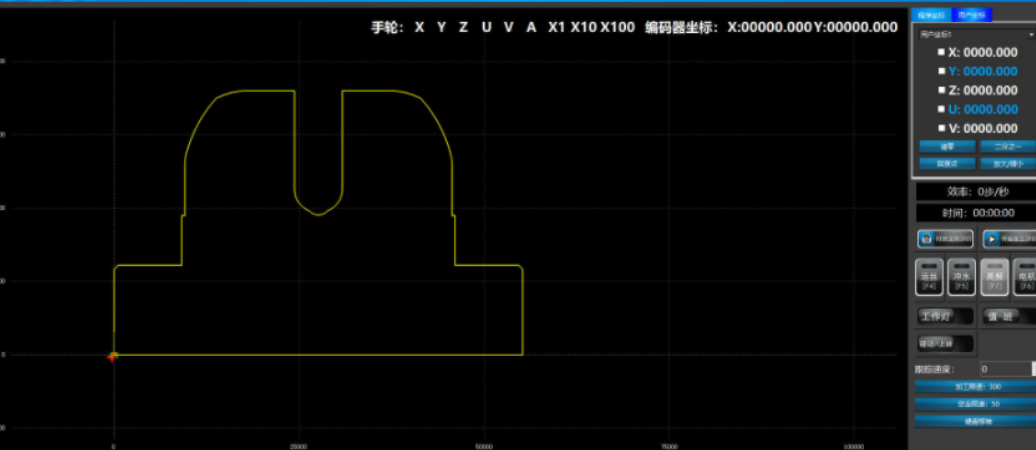

图6 图纸
3. 设置参数
图7 参数
4. 开机检查后
5. 开始加工
图8 加工
6. 工件切割完成掉落
样品，成功：如下图
成品OK，无灼烧、发黑变色等问题

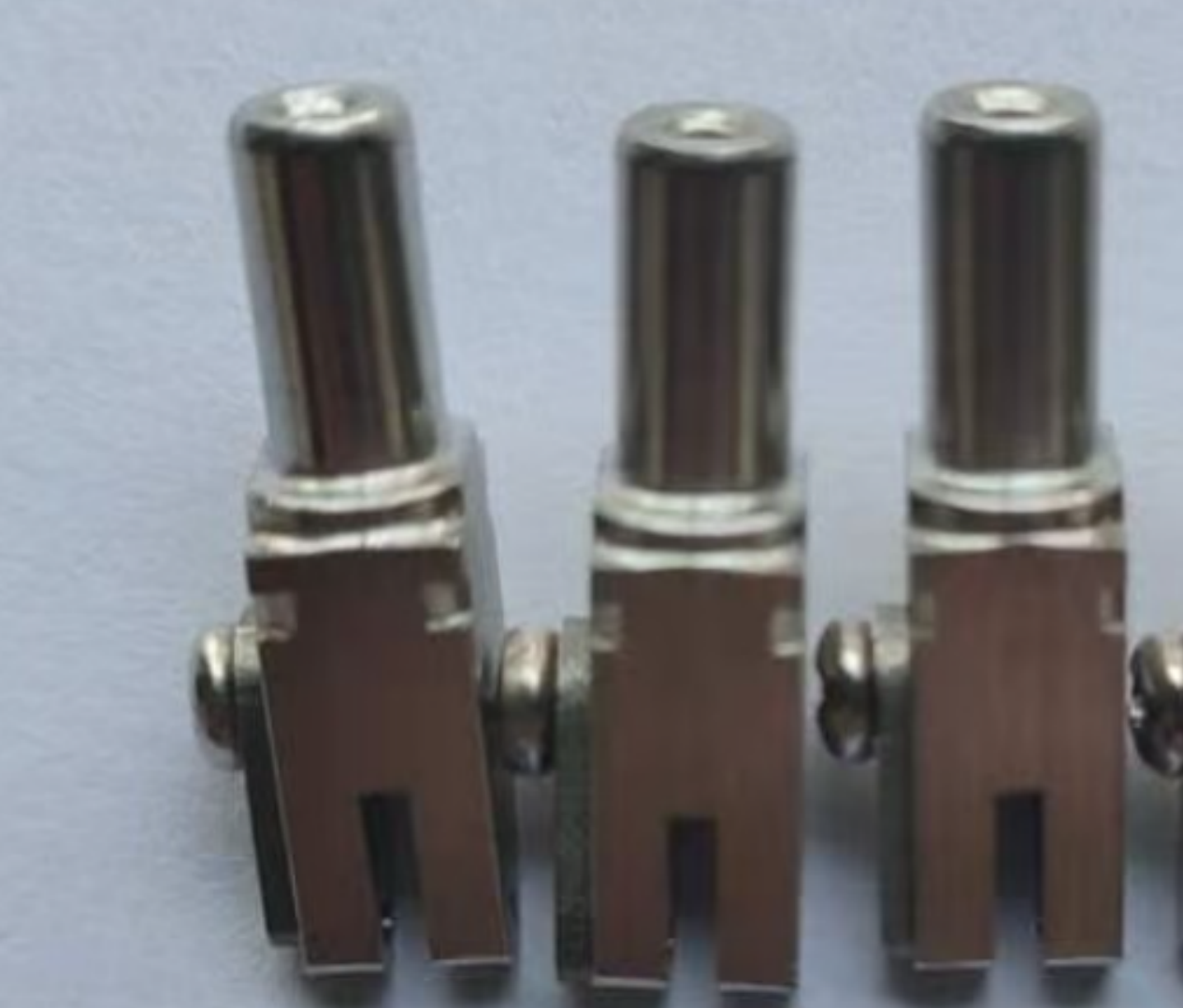

图9 成品
三坐标检测
为验证中走丝线切割加工的玻璃切割机刀头轮廓与形位公差，采用三坐标测量机进行高精度检测。选用热稳定性优异的陶瓷基标准样块作为基准，通过接触式测头对刀头试样进行三维轮廓扫描，测量点间距设置为0.1mm，采样速度控制在2mm/s。检测系统温度补偿精度达±1μm，重复定位精度≤3μm，可准确评估刀头圆柱度、同轴度及外径尺寸偏差，确保整体加工精度控制在±5μm以内，满足高端玻璃切割机对动态平衡与低噪音的严苛要求。

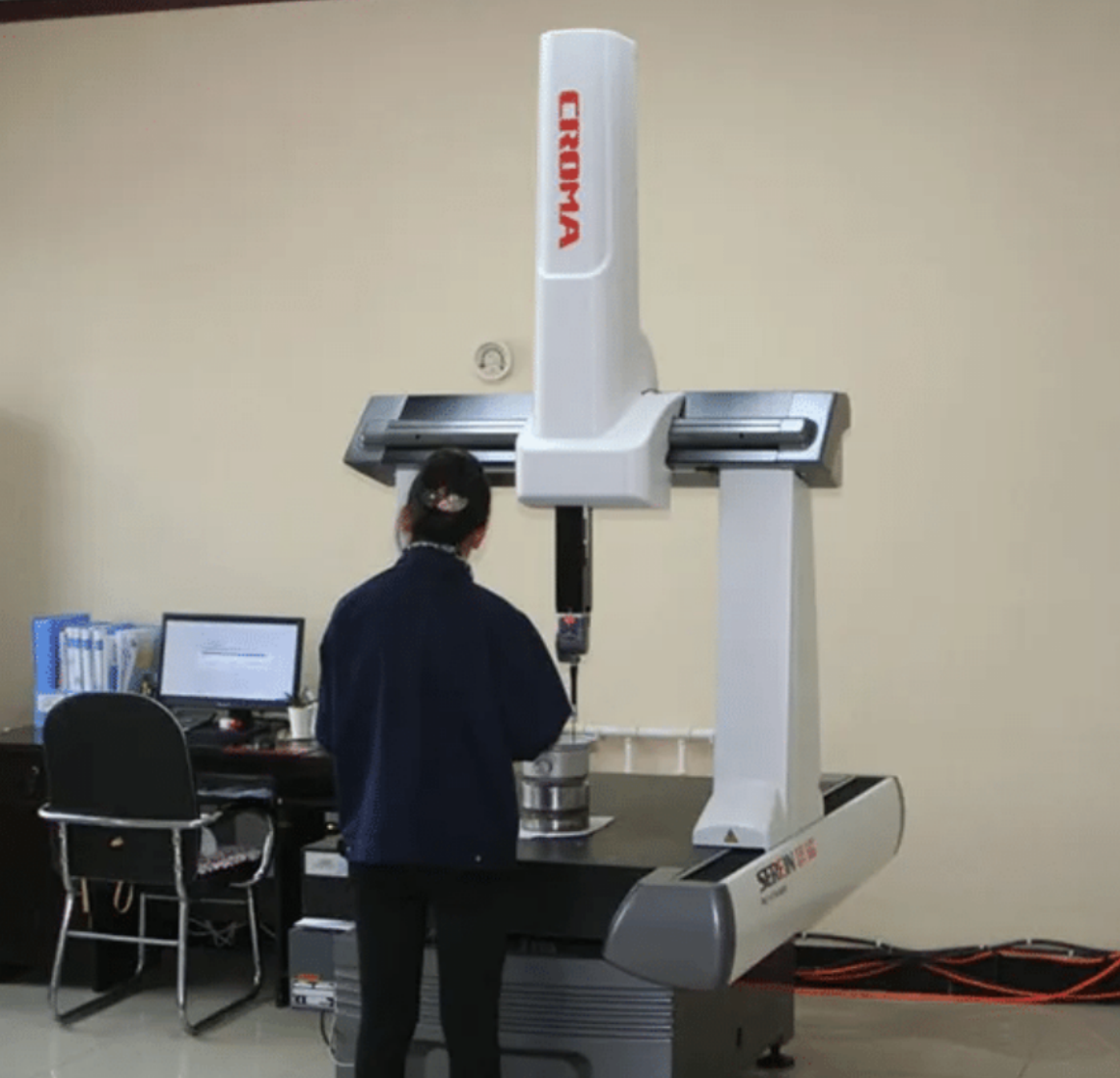

图10 三坐标示意图
粗糙度检测
对玻璃切割机刀头试样进行表面粗糙度检测，通过与标准
粗糙度样块进行对比，确定玻璃切割机刀头加工表面的粗糙度
等级。检测结果表明，玻璃切割机刀头试样加工表面粗糙度为
Ra0.7-Ra1.4，满足Ra ≥0.7 的要求。
