压缩机涡旋盘加工如何？一台中走丝线切割机床告诉你答案！

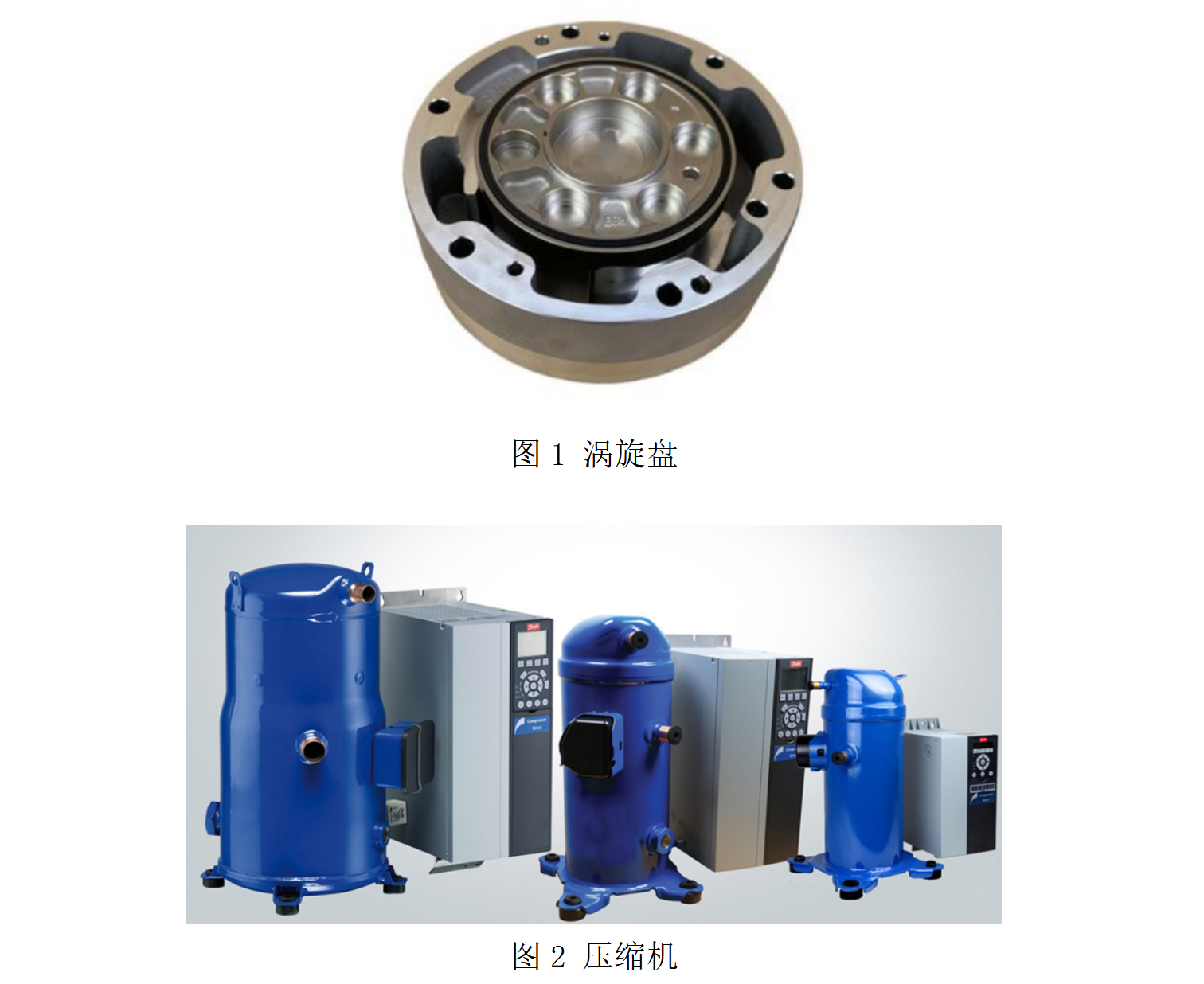

在现代制冷设备制造业中，涡旋盘（见图1）作为核心机械部件，其可靠性直接影响整机产品的性能稳定性。随着制冷系统向高效化、紧凑化方向发展，涡旋盘的失效分析工作变得尤为重要。通过材料检测、动态应力分析和磨损评估等方法，可准确识别裂纹、变形等故障模式，为压缩机（见图2）可靠性提升提供关键技术支撑。

本文由智凯数控技术团队编写，针对ZKA500中走丝线切割机床在涡旋盘加工中的关键技术进行系统讲解，涵盖电加工原理、行业标准、设备选型、加工流程等核心内容及优化方案，为压缩机零部件制造商及质检机构提供实用参考。

一、电加工原理

中走丝机床加工涡旋盘采用电火花线切割（WEDM）原理，利用钼丝作为电极，在脉冲电源作用下产生高频放电，通过电蚀作用切割金属。加工时，钼丝沿设定轨迹运动，配合冷却液冲走蚀除材料，实现高精度轮廓加工。该技术适用于硬质合金或淬火钢涡旋盘的精密成型，具有表面质量好、加工精度高的特点。

二、行业标准

国际标准

1.ISO 22042:2020（涡旋压缩机性能测试方法）

2.ISO 1217:2016（容积式压缩机验收试验）

3.ASHRAE 23（制冷压缩机性能测试标准，含涡旋压缩机）

国家标准

1.GB/T 18429-2018（全封闭涡旋式制冷压缩机）

2.GB/T 19410-2008（涡旋压缩机技术条件）

3.JB/T 12844-2016（涡旋压缩机涡旋盘技术规范，涵盖加工精度、材料等）

三、电加工设备

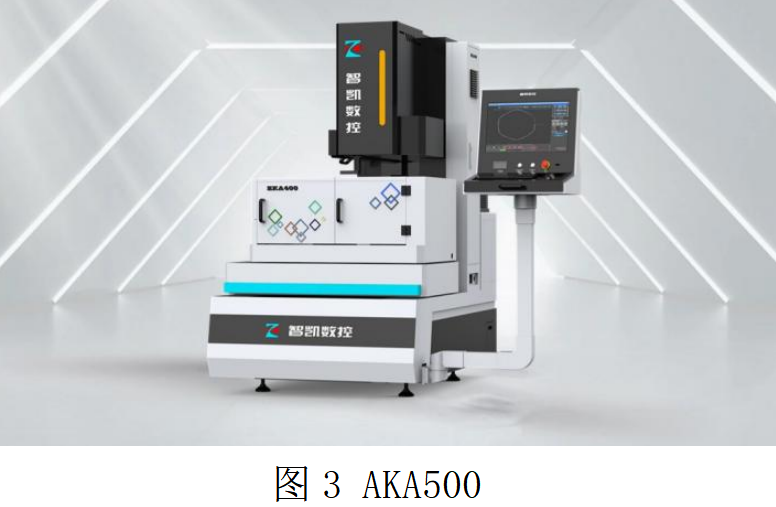

1. 设备选择（见图3）

智凯ZKA500高精度线切割中走丝

2. 设备参数

行程：有效加工行程400*500

锥度：±6°/±15°

最大加工效率：≥300mm²/H

表面光洁度：Ra0.8μm（多次切割）

精度：±0.003mm

系统：系统支持Windows10及以上操作系统

画图：支持多种画图文件导入

精度高：四轴螺距补偿，六轴数控

3.功能介绍

可实现X、Y、U、V四轴联动，进行锥度和异形面加工（Z轴电动升降）

多坐标系统功能可以在各工件之间迅速切换；

自带编程图形、自动编制代码程序。多CPU功能实现加工和编程同时进行；

平行补偿、清角设定，程序镜像，拐角优化、比例缩放等超级功能开放，让操作变得简单轻松

停电记忆功能；

自动回垂直

无人值守加工功能

四、加工流程

1.将基板表面测试干净

2.专用夹具固定股基本

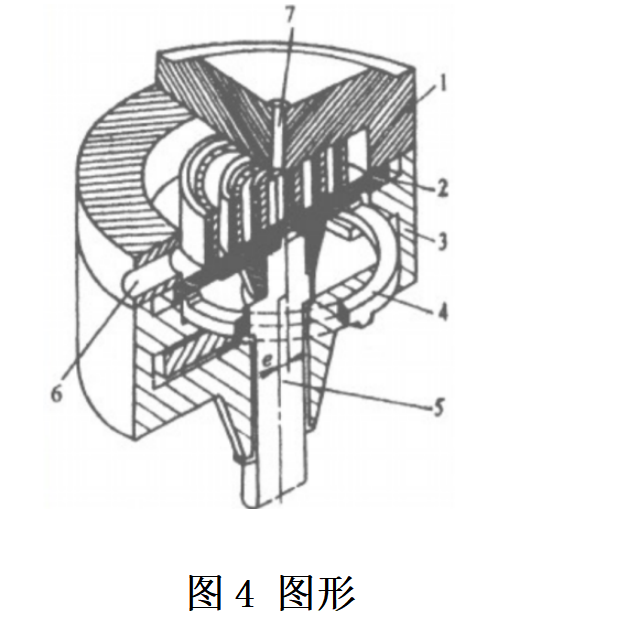

3.图形导入（见图4）

4.软件点“开水”检查是否正常

5.点“加工”一键开始运丝、高频、冲水

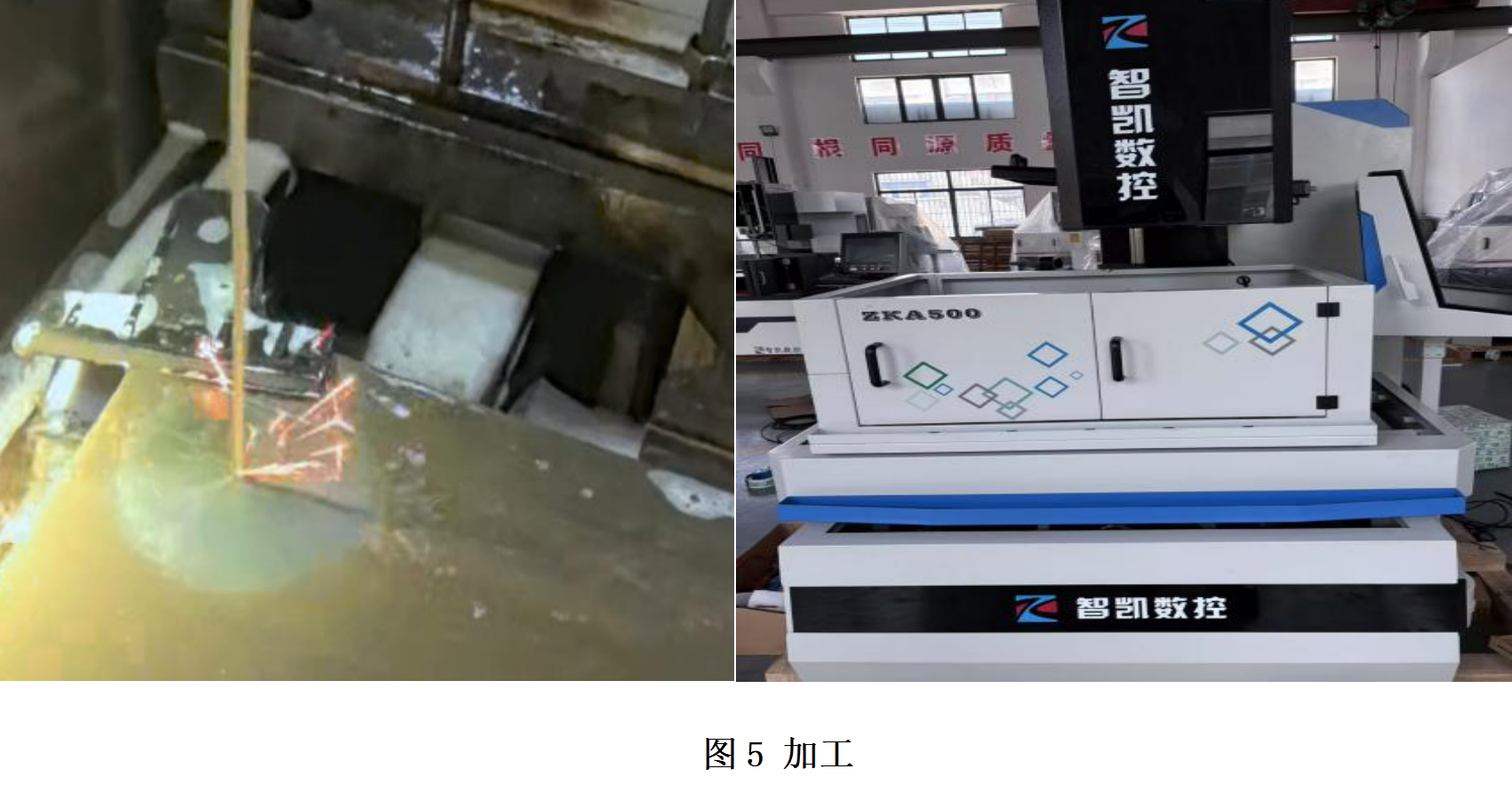

6.开始加工中（见图5）

五、参数设置

1.试加工材料

2.导入图纸

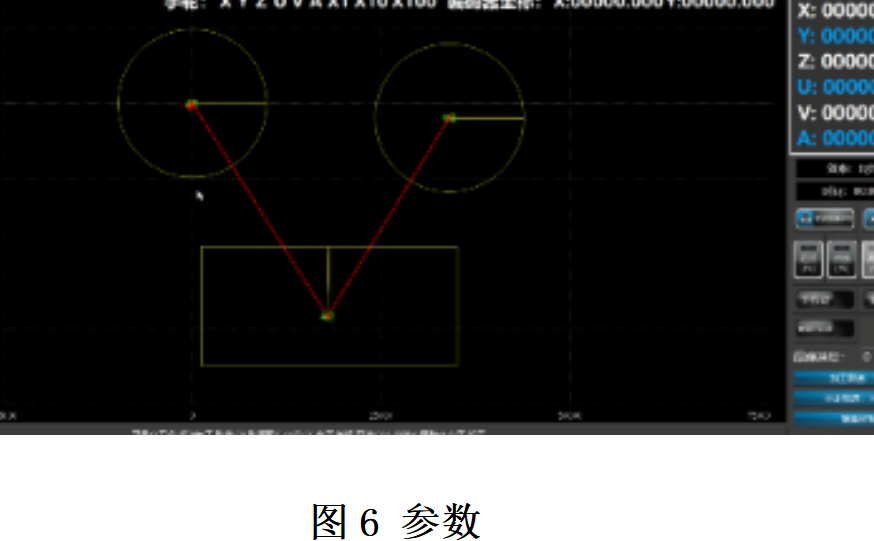

3.设置参数（见图6）

4.开机检查后

5.开始加工

6.工件切割完成掉落

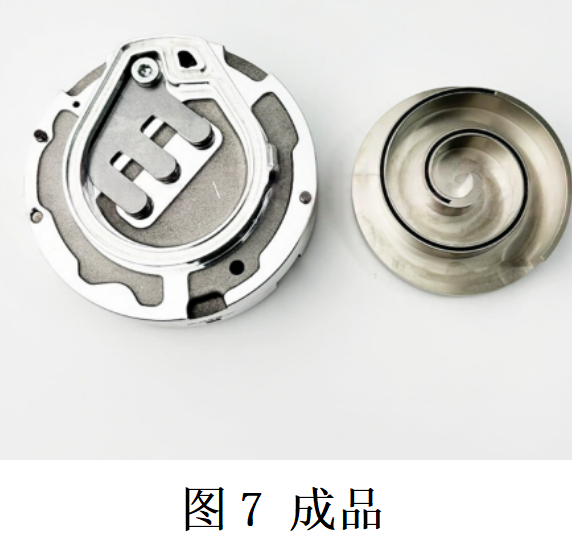

样品，成功：如下图（见图7）

成品OK，无灼烧、发黑变色等问题

六、样品清洁

1.抹布：擦掉表面切削液和残渣

2.清洁仪器：超声波

3.用水：自来水或纯净水，不可添加草酸等
